ROULEUSE DE TÔLE technologie 4 rouleaux symétriques R4 Next Gen
Les fortes épaisseurs sans compromis... mais pas que!
La solution à votre problématique... et plus encore
Née dans les années 80 avec l’apparition des machines hydrauliques, la rouleuse de tôle à 4 rouleaux R4C a été développée en particulier pour les fortes épaisseurs afin de maintenir toujours la tôle pincée entre 2 rouleaux.
C’est aujourd’hui la machine la plus populaire sur le marché en particulier car elle a été considérablement simplifiée pour en faire souvent une machine « low cost » : 1 ou 2 rouleaux motorisés, contrôle de parallélisme par barre de torsion, guidage planétaire,… Nous n’avons pas suivi cette tendance car elle appauvrit les performances de ces machines.
La rouleuse de tôle R4 reste donc une 4 rouleaux sans compromis : 4 rouleaux motorisés à guidage linéaire pour assurer la meilleure performance (croquage, puissance, …) et son agilité dans toutes les circonstances. Nous l’avons dotée d’une technologie innovante pour sa gestion du pinceur afin de limiter l’impact du laminage de la tôle (gestion en pression et en position).
Nous préconisons notre technologie 4 rouleaux en particulier pour :
- les fortes épaisseurs ( au-delà de 20mm)

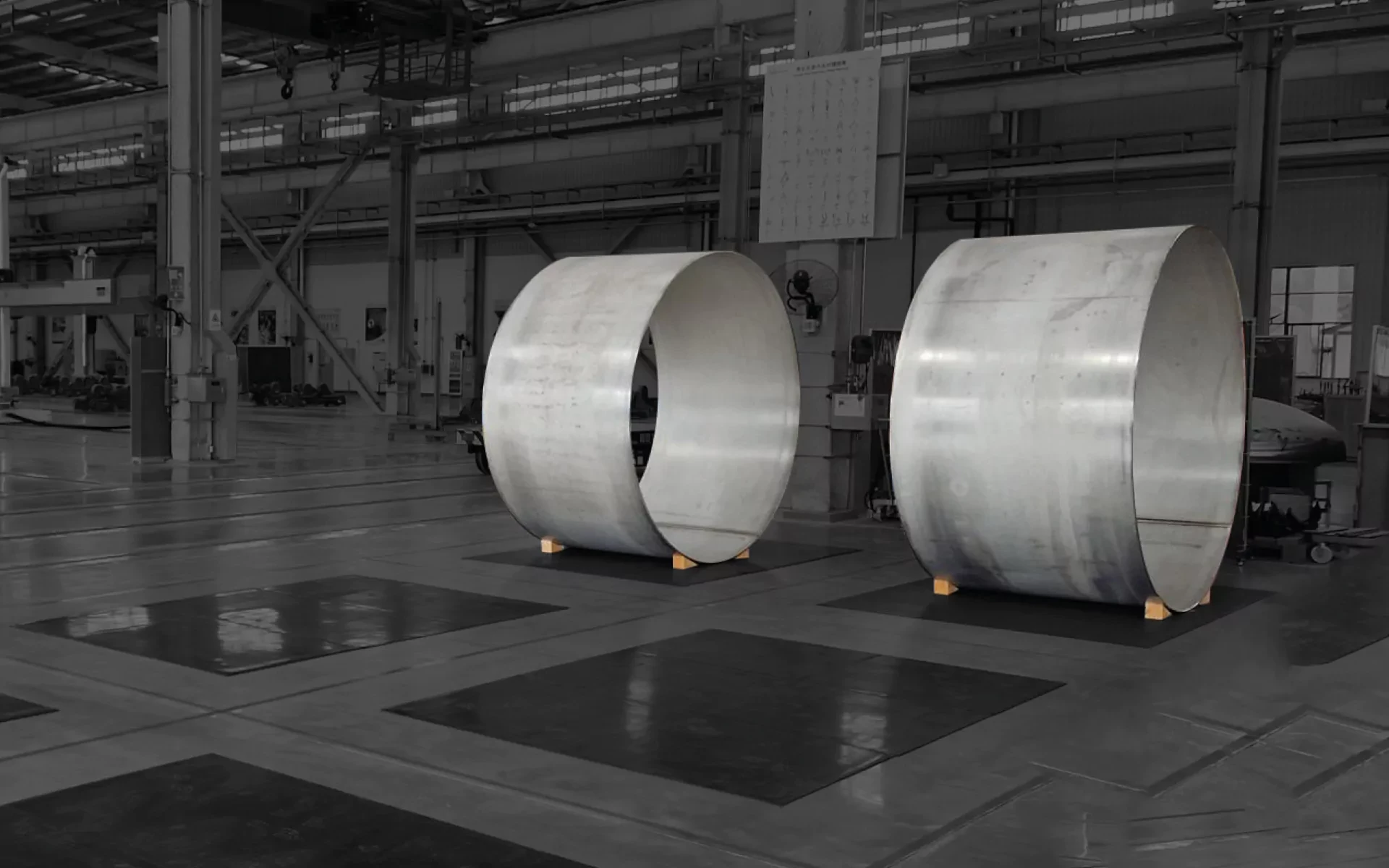

- les pièces en série
- les citernes à multi rayons

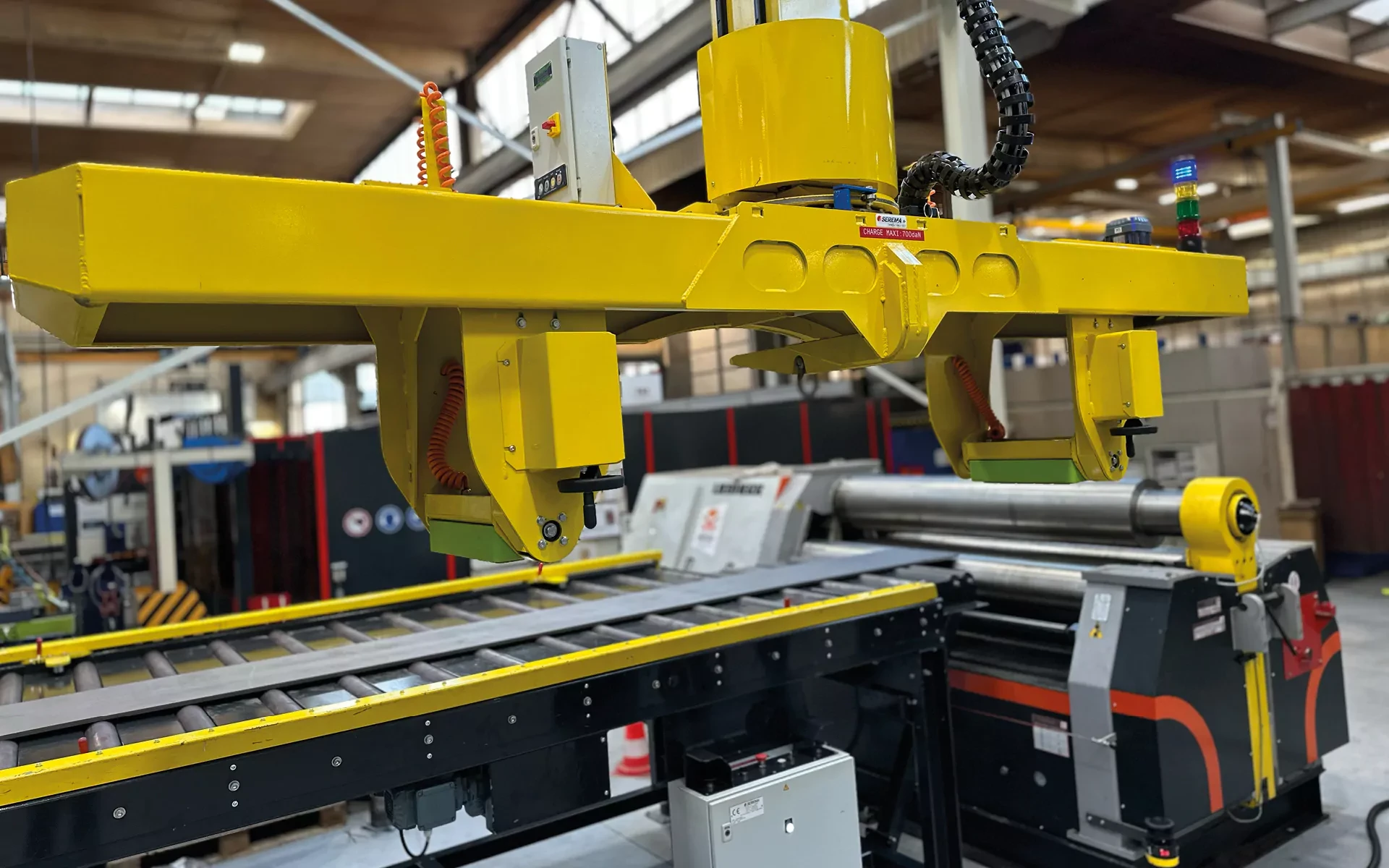

- l’intégration dans un process global : table de chargement, évacuation, soudage, ..
Son utilisation pour la tôle très fine ou pour le formage de cône n’est pas préconisée au regard des performances de la R3 dans ces domaines
R4 Next Gen : un nouveau standard pour vous accompagner dans vos mutations et vos challenges industriels
- Architecture 4 rouleaux motorisés indépendant montés sur bagues bronze
- Connectivité 4.0 pour la prise en main à distance et l’interfaçage à votre organisation
- Une gestion du rouleaux pinceur en pression et en position pour limiter les déformations et le marquage sur les tôles fines
- Une utilisation en 3 ou 4 rouleaux pour utiliser les avantages de chacune des technologies (2 machines en une!)
- Easyroll ready en standard (toutes nos machines sont évolutives par un changement de pupitre Plug & Play sans autres modifications)
- Easyroll : notre locigiel breveté ! une véritable GPS pour vous guider dans le roulage. Les mises à jours et nouvelles versions sont gratuites.
- AIR : Artificial intelligence for Roll bending machine, une extension d’Easyroll depuis la V4
Quels sont les avantages de la ROULEUSE DE TÔLE technologie 4 rouleaux symétriques
4 rouleaux motorisés
Un moteur (moto-réducteur) par rouleau de série. Nous équipons nos machines de moteurs Danfoss depuis plus de 35 ans. Les rouleaux sont synchronisés en rotation à l’usine par un dispositif hydraulique qui évite toute variation à travers le temps.
Bénéfices: couple maximum, rendements optimisés, synchronisation de la vitesse, fiabilité.
Note: la concurrence n’a qu’un ou deux rouleaux motorisés en standard.
Architecture spécifique : design pour diamètre de rouleaux identique
Pour assurer le meilleur comportement contre la flexion et déformation du profil de la pièce, nous avons 4 rouleaux de diamètres similaires.
Bénéfices: une géométrie parfaite dans le profil de roulage et un capacité machine meilleures.
Note: les rouleaux latéraux de la concurrence ont un diamètre beaucoup plus petit -> réduction de la capacité
-> jusqu’à 30% de flexion supplémentaire.

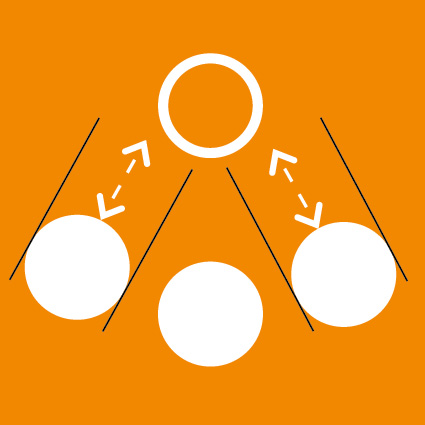

Guidage linéaire
Technologie la plus pertinente pour son absence de frottement et sa performance dans tous les modes de fonctionnement : roulage cylindrique et cônique. Un choix stratégique aussi pour un croquage optimisé (sur les machines 3 & 4 rouleaux)
Bénéfices: un rendement maximum de la puissance hydraulique, pas d’usure.
Note: Le guidage planétaire utilisé par la concurrence est une solution à bas coût
-> jusqu’à 30% de perte de puissance et d’usure supplémentaire.

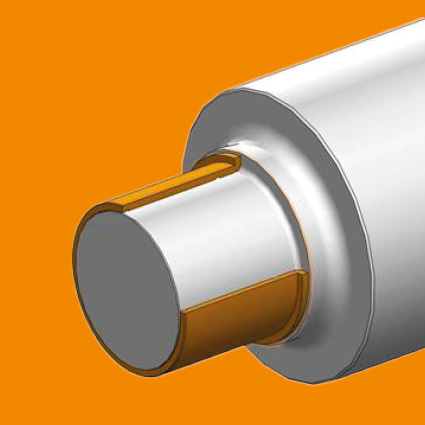

Technologie Paliers Bronze
Nous équipons toutes nos machines avec des paliers bronze qui acceptent les fortes charges lors des phases de roulage.
Cette technologie est sans équivalent tant sur ses capacités que sur la longévité. Le graissage est centralisé et ne nécessite aucune maintenance.
Note: la concurrence utilise des paliers à roulements (plus économique mais n’accepte pas de fortes charges).
Stratégie et gestion intelligente du rouleaux pinceur
Le rouleau inférieur est contrôlé en pression et en position. Cela garantit un processus de pincement adéquat pour minimiser déformation du matériau.
Note: la concurrence utilise uniquement la pression ce qui conduit souvent au laminage de la tôle et à une mauvaise géometrie
Utilisation 3 rouleaux
Vous pouvez utiliser votre machine en mode 3 rouleaux pour bénéficier de ses avantages.
Configuration symétrique à double croquage : Pour les faibles épaisseurs – roulage symétrique pour une tolérance serrée – calibrage des pièces – Calibrage de pièces soudées.
Note: Fonction non disponible chez nos confrères en raison de la motorisation uniquement de 1 ou 2 rouleaux.
Interface
Homme / Machine
Découvrez nos périphériques de pilotage en fonction de vos besoin. Survolez l’image pour en savoir plus sur le pupitre sélectionné…
Contactez-nous
CONFIGURATION ACADEMY
- Mouvements commandés directement par des distributeurs hydrauliques à débit progressif, opérés manuellement
- Commandes situées sur le côté droit du bâti à l’extrémité de la machine (excellent contrôle visuel)
CONFIGURATION CONFORT (En standard)
-
Contrôle optimal de tous les mouvements de la rouleuse (déplacement des rouleaux actionnés par des distributeurs électro-hydrauliques proportionnels)
-
Commandes situées sur un pupitre mobile (possibilité de se déplacer autour de la machine).
CONFIGURATION CONFORT +
-
Idem Confort + CN par apprentissage
-
Excellente répétabilité de roulage par duplication du process (séries).
-
Capacité mémoire : 500 programmes de 50 pas
-
Clé USB (Sauvegarde de programmes et paramètres)
Nos pupitres sont plug & play et sans interventions sur votre machine.
CONFIGURATION EASYROLL
- Assistance au roulage Easyroll
- Base matière intelligente
- Calcul du retour élastique
- Assistance au roulage de cône
- Conception assistée & .DXF
- Correction automatique avec l’aide du mode AIR (Artificial Intelligence for Rollbending machines)
Nos pupitres sont plug & play et sans interventions sur votre machine.
