ROULEUSE DE TÔLE technologie 3 rouleaux symétrique R3

Polyvalence et performance

Rouleuse croqueuse symétrique RCS AMB Picot

> R2, R3, R4... Définissez quelle rouleuse est adaptée à vos besoins ?

Ready for Disponible en version 100% électrique

La solution à votre problématique... et plus encore

> 3 rouleaux

Capacité 0,5-40 mm (acier S235)

Longueur utile : 1-6 m

Vous manquez d’opérateurs qualifiés et vous chercher une machine avec des performances supérieure, la Rouleuse R3 à 3 rouleaux ( Architecture 3 rouleaux Symétrique permettant le double croquage sans retourner la tôle) répondra sans aucun doute à votre attente.

Sa capacité à rouler des fines épaisseurs sans laminer la tôle, ses performances de croquage avec un bord plat limité sont dues à son architecture spécifique symétrique. Grâce à son guidage linéaire (angle spécifique) et à son système palier avec bagues bronze, nous assurons une qualité de roulage élevé pour ce qui concerne la rectitude en bord de tôle et la cylindricité.

Nous vous recommandons la rouleuse de tôle R3 en particulier pour :

le travail unitaire avec forte valeur ajoutée (accompagné de la commande Easyroll)

la tôle fine et le travail d’aspect (design)
les opérations avec une exigence sur la géométrie (cylindricité, rectitude, …) et la répétabilité.
Le travail des pièces en cône
Les pièces en 3D (nid d’abeille, extrudées, perforées)
les matières difficiles à appréhender (avec la commande Easyroll et sa base matière prédictive) : aluminium, Inox, Hardox, …

Il est difficile de restreinte le champ d’application de la Rouleuse R3. Sa large gamme de capacité de 0,5 à 40mm et jusque 6m de long lui confère une polyvalence pour la quasi totalité des applications.

R3 Next Gen : un nouveau standard pour vous accompagner dans vos mutations et vos challenges industriels

Architecture 3 rouleaux motorisés indépendant montés sur bagues bronze
Connectivité 4.0 pour la prise en main à distance et l’interfaçage à votre organisation
Easyroll ready en standard (toutes nos machines sont évolutives par un changement de pupitre Plug & Play sans autres modifications)
Easyroll : notre locigiel breveté ! une véritable GPS pour vous guider dans le roulage. Les mises à jours et nouvelles versions sont gratuites
AIR : Artificial intelligence for Roll bending machine, une extension d’Easyroll depuis la V4
Version 100% électrique R3e possible jusque 10mm ou Hydraulique équipée en Danfoss (mouvements 100% progressifs)

S'entretenir avec un expert PICOT

Quels sont les avantages de la ROULEUSE DE TÔLE technologie 3 rouleaux symétrique

3 Rouleaux motorisés

Un moteur (moto-réducteur) par rouleau de série. Nous équipons nos machines de moteurs Danfoss depuis plus de 35 ans. Les rouleaux sont synchronisés en rotation à l’usine par un dispositif hydraulique qui évite toute variation à travers le temps.

Bénéfices: couple maximum, rendements optimisés, synchronisation de la vitesse, fiabilité.

Note: la concurrence n’a qu’un ou deux rouleaux motorisés en standard.

Architecture spécifique : design pour diamètre de rouleaux identique

Pour assurer le meilleur comportement contre la flexion et déformation du profil de la pièce, nous avons 3 rouleaux de diamètres identiques.

Bénéfices: une géométrie parfaite dans le profil de roulage et un capacité machine meilleures.

Note: les rouleaux latéraux de la concurrence ont un diamètre beaucoup plus petit -> réduction de la capacité

-> jusqu’à 30% de flexion supplémentaire.

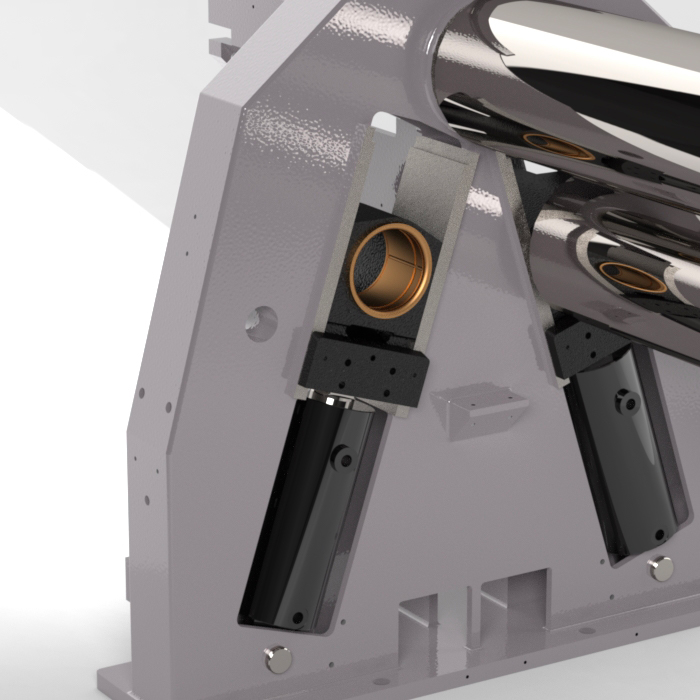

Guidage linéaire

Technologie la plus pertinente pour son absence de frottement et sa performance dans tous les modes de fonctionnement : roulage cylindrique et cônique. Un choix stratégique aussi pour un croquage optimisé (sur les machines 3 & 4 rouleaux)

Bénéfices: un rendement maximum de la puissance hydraulique, pas d’usure.

Note: Le guidage planétaire utilisé par la concurrence est une solution à bas coût

-> jusqu’à 30% de perte de puissance et d’usure supplémentaire.

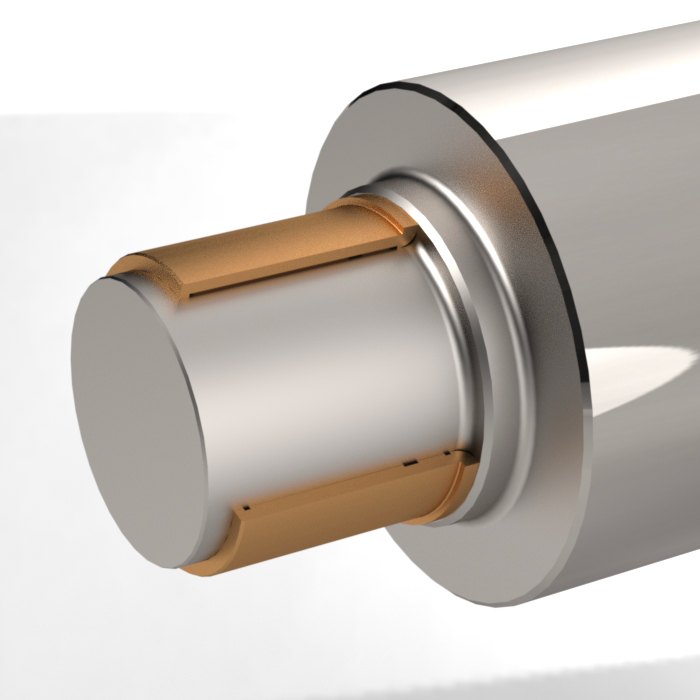

Technologie Paliers Bronze

Nous équipons toutes nos machines avec des paliers bronze qui acceptent les fortes charges lors des phases de roulage.

Cette technologie est sans équivalent tant sur ses capacités que sur la longévité. Le graissage est centralisé et ne nécessite aucune maintenance.

Note: la concurrence utilise des paliers à roulements (plus économique mais n’accepte pas de fortes charges).

Architecture pour le roulage de cônes

La conception du bâti a été optimisés pour permettre le roulage aisé de cônes.

L’architecture 3 rouleaux est la mieux adaptée pour ce type de pièce. le cône doit être formé en roulage symétrique avec une inclinaison spécifique des rouleaux inférieurs. Accompagné de la commande Easyroll, cône peuvent même être réalisés en automatique.

Bénéfice

Croquage haute performance

Bénéfice

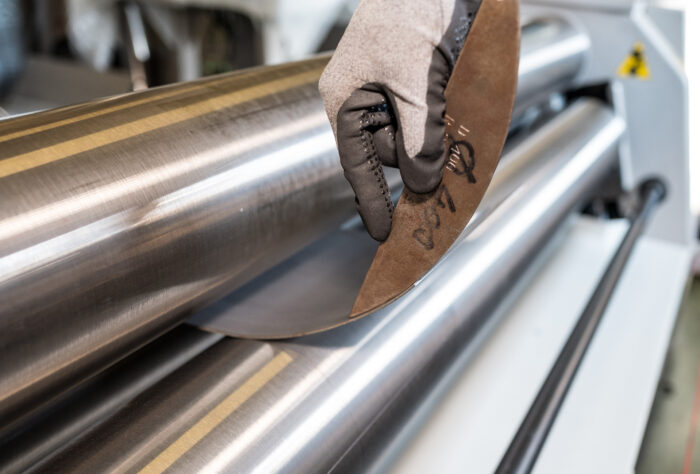

Roulage de tôle ajourées ou fragiles

Bénéfice

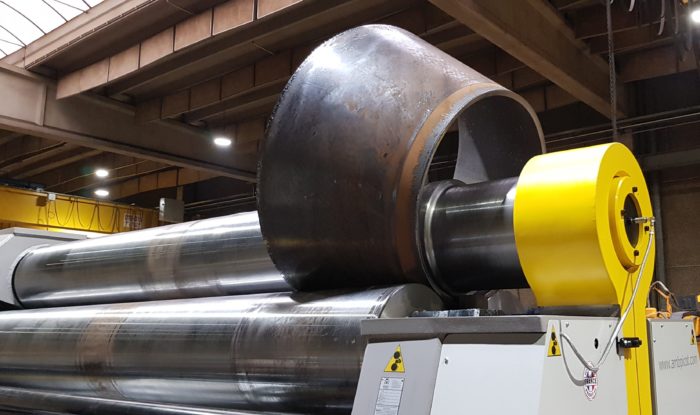

roulage de cône forte épaisseur

Avec Easyroll je n'ai pas fait 1 pas en avant mais 1000!
M. Ballon - MB Technique R3h170-20@2022)

Suivez le guide

Les ingénieurs Picot ont développé un logiciel innovant, véritable GPS dédié au roulage.

Gagnez en polyvalence et arrivez plus rapidement au résultat de roulage précisément attendu !

Interface
Homme / Machine

Découvrez nos périphériques de pilotage en fonction de vos besoin. Survolez l’image pour en savoir plus sur le pupitre sélectionné…

Contactez-nous

1/4

CONFIGURATION ACADEMY

Mouvements commandés directement par des distributeurs hydrauliques à débit progressif, opérés manuellement
Commandes situées sur le côté droit du bâti à l’extrémité de la machine (excellent contrôle visuel)

2/4

CONFIGURATION CONFORT (En standard)

Contrôle optimal de tous les mouvements de la rouleuse (déplacement des rouleaux actionnés par des distributeurs électro-hydrauliques proportionnels)
Commandes situées sur un pupitre mobile (possibilité de se déplacer autour de la machine).

3/4

CONFIGURATION CONFORT +

Idem Confort + CN par apprentissage
Excellente répétabilité de roulage par duplication du process (séries).
Capacité mémoire : 500 programmes de 50 pas
Clé USB (Sauvegarde de programmes et paramètres)

Nos pupitres sont plug & play et sans interventions sur votre machine.

4/4

CONFIGURATION EASYROLL

Assistance au roulage Easyroll
Base matière intelligente
Calcul du retour élastique
Assistance au roulage de cône
Conception assistée & .DXF
Correction automatique avec l’aide du mode AIR (Artificial Intelligence for Rollbending machines)

Nos pupitres sont plug & play et sans interventions sur votre machine.
