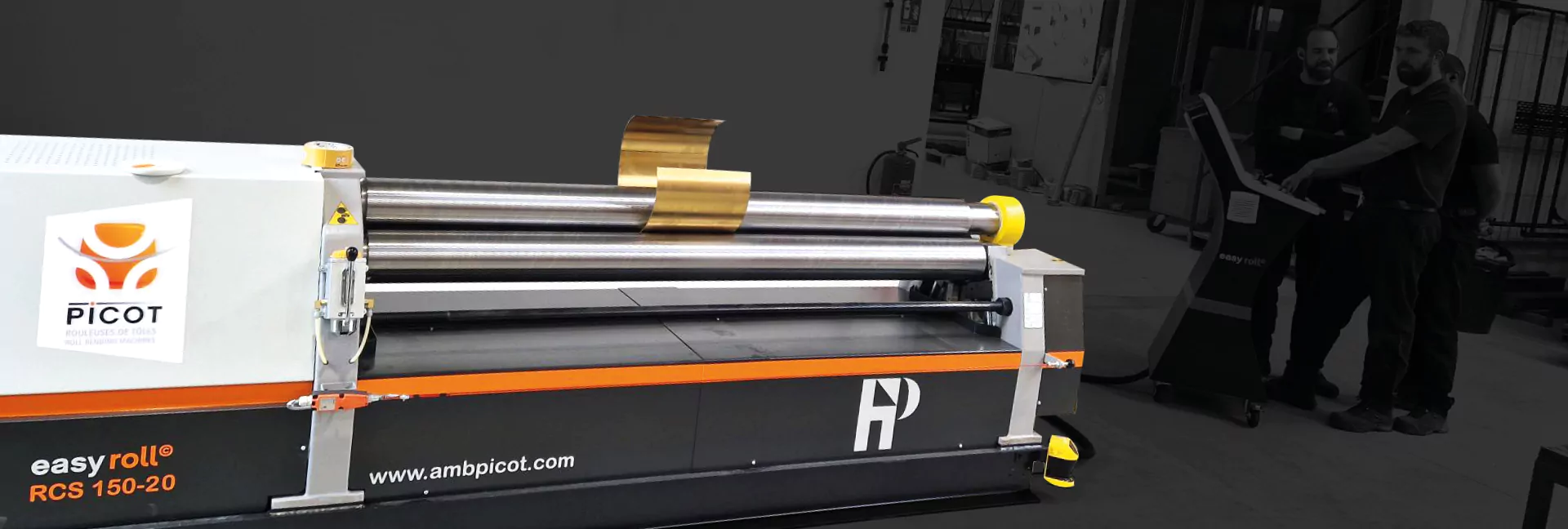

3-Walzen-BLECHRUNDBIEGEMASCHINE mit Synchron-Technologie R3

Vielseitig und leistungsstark
3 Walzen Rundbiegemaschine
Ready for Erhältlich als100% elektrische Version

Die Lösung für Ihr Problem... und mehr

> 3 rouleaux

Biegeleistung 0,5-40 mm (Stahl S235)

Nutzlänge: 1-6 m

Wenn Sie auf der Suche nach einer leistungsstarken Maschine sind, aber nicht genug qualifizierte Bediener haben, erfüllt die 3-Walzen-Rundbiegemaschine R3 (mit 3 symmetrischen Walzen zum doppelseitigen Anbiegen ohne Umdrehen des Blechs) garantiert Ihre Erwartungen.

Dank ihrer speziellen, symmetrischen Architektur kann sie geringe Dicken rundbiegen, ohne das Blech zu walzen, und begrenzte, flache Ränder anbiegen.
Aufgrund ihrer linearen Führung (spezieller Winkel) und ihrem Lagersystem mit Bronzebuchsen können wir eine hervorragende Rundbiegequalität mit geradlinigen Blechrändern und maßhaltigen Zylindern gewährleisten.

Wir empfehlen die Blechrundbiegemaschine R3 insbesondere in folgenden Fällen:

  • für Einzelfertigung mit hohem Mehrwert (kombiniert mit der Easyroll-Steuerung)

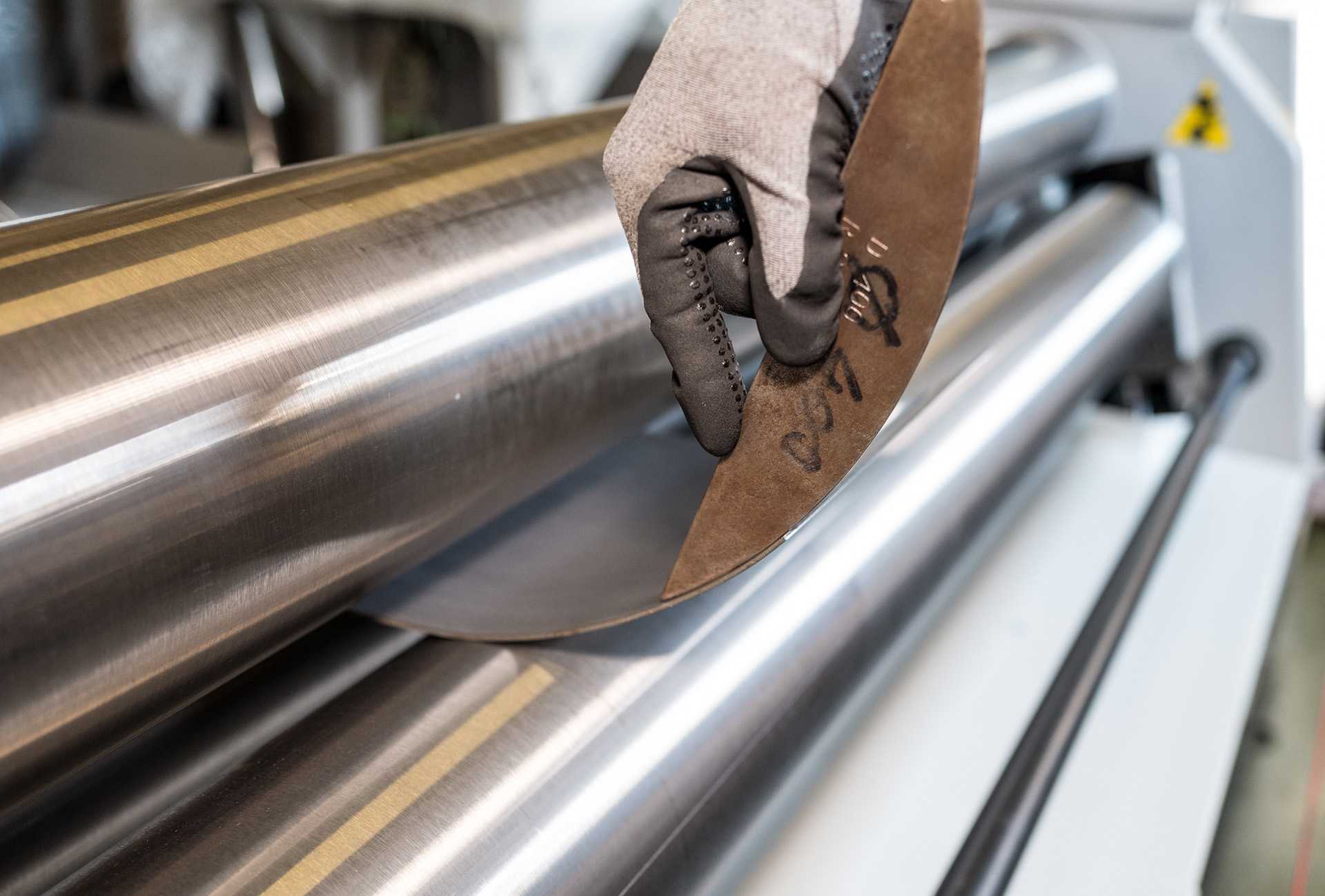

  • für Arbeiten mit Feinblech und an Sichtteilen (Design)
  • für Arbeiten mit hohen Anforderungen an die Geometrie (Zylindrizität, Geradlinigkeit, …) und Wiederholgenauigkeit.
  • für die Fertigung von konischen Werkstücken

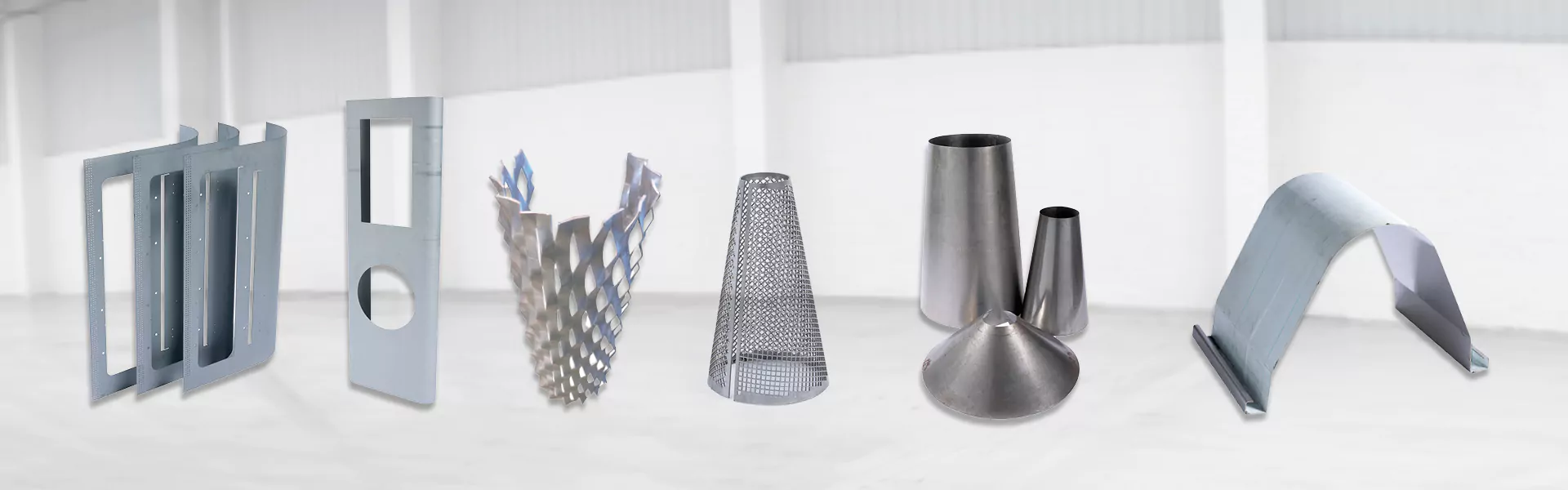

  • für 3D-Teile (wabenförmige Werkstücke, Strangpressteile, gelochte Teile)
  • für schwer zu verarbeitende Werkstoffe (mit der Easyroll-Steuerung und ihrer prädiktiven Werkstoffdatenbank): Aluminium, Edelstahl, Hardox usw.

Die Anwendungsbereiche der Rundbiegemaschine R3 sind quasi unbegrenzt.
Ihr breiter Kapazitätsbereich von 0,5 bis 40 mm Dicke und bis 6 m Länge verleihen ihr eine Vielseitigkeit, die sie für nahezu alle Anwendungen interessant macht.

R3 Next Gen: ein neues Standardmodell für die industriellen Veränderungen und Herausforderungen von heute

  • Aufbau mit 3 unabhängig angetriebenen Walzen, die auf Bronzebuchsen gelagert werden
  • Konnektivität 4.0 zur Fernsteuerung und zum Anschluss an Ihr Unternehmen
  • „Easyroll ready“ in der Standardausführung (all unsere Maschinen sind durch den Austausch des Plug & Play Bedienpults ohne weitere Änderungen skalierbar)
  • Easyroll: unsere patentierte Software! Ihr Navigationssystem durch die Welt des Rundbiegens.
    Updates und neue Versionen sind kostenlos
  • AIR: Artificial Intelligence for Roll Bending Machine, eine Erweiterung von Easyroll ab V4
  • Die R3 ist auch komplett elektrisch erhältlich für Materialstärken von bis zu 10 mm oder als Hydraulik-Version von Danfoss (100 % stufenlose Bewegungen)
Mit einem PICOT-Experten sprechen
R3

Was sind die Vorteile der 3-Walzen-BLECHRUNDBIEGEMASCHINE mit Synchron-Technologie

01

3 motorbetriebene Walzen

Serienmäßig ein Motor (Getriebemotor) pro Walze.
Wir statten unsere Maschinen seit über 35 Jahren mit Danfoss-Motoren aus.
Die Rotation der Walzen wird im Werk mit einer Hydraulikvorrichtung synchronisiert, sodass
Abweichungen langfristig vermieden werden.

Vorteile: maximales Drehmoment, optimierter Wirkungsgrad, Synchronisation der Drehzahl, Zuverlässigkeit.

Hinweis: bei der Konkurrenz gibt es standardmäßig nur eine oder zwei angetriebene Walzen.

02

Spezielles Design: Walzen mit gleichem Durchmesser

Um ein besseres Durchbiegungsverhalten zu gewährleisten und die Verformung der Teile zu vermeiden, haben unsere 3 Walzen genau denselben Durchmesser.

Vorteile: perfekte Geometrie des Rundbiege-Profils und bessere Biegeleistungen.

Hinweis: Die seitlichen Walzen der Konkurrenz haben deutlich kleinere Durchmesser -> geringere Biegeleistung

-> bis zu 30 % mehr Durchbiegung.

03

Linearführung

Diese Technologie eignet sich durch ihre Reibungsfreiheit und Leistung in allen Betriebsmodi am besten für zylindrisches und konisches Rundbiegen.
Sie ist auch die beste Wahl für eine optimale Anbiegung (bei Maschinen mit 3 und 4 Walzen)

Vorteile: maximaler Wirkungsgrad der Hydraulikkraft, verschleißfrei.

Hinweis: Bei der Konkurrenz werden billige Lösungen für die Planetenführung verwendet

-> bis zu 30 % Leistungsverlust und zusätzlicher Verschleiß.

04

Bronzelager-Technologie

Wir statten alle unsere Maschinen mit Bronzelagern aus, welche die hohen Lasten in den Biegephasen aufnehmen können.

Die Leistungen und die Langlebigkeit dieser Technologie sind einzigartig.
Die Zentralschmieranlage sorgt für eine wartungsfreie Schmierung.

Hinweis: die Konkurrenz verwendet Kugellager (kostengünstiger, aber ungeeignet für hohe Lasten).

05

Aufbau zum Konus-Runden

Der Entwurf des Maschinengestells wurde optimiert, um das Konus-Runden zu vereinfachen.

Für diese Werkstückform eignet sich ein Aufbau mit 3 Walzen am besten.
Der Konus wird symmetrisch gebogen, wobei die unteren Walzen einen besonderen Neigungswinkel aufweisen müssen.
In Kombination mit der Easyroll-Steuerung kann das Konus-Biegen sogar automatisch erfolgen.

Vorteil

Hochleistungs-Anbiegen

Vorteil

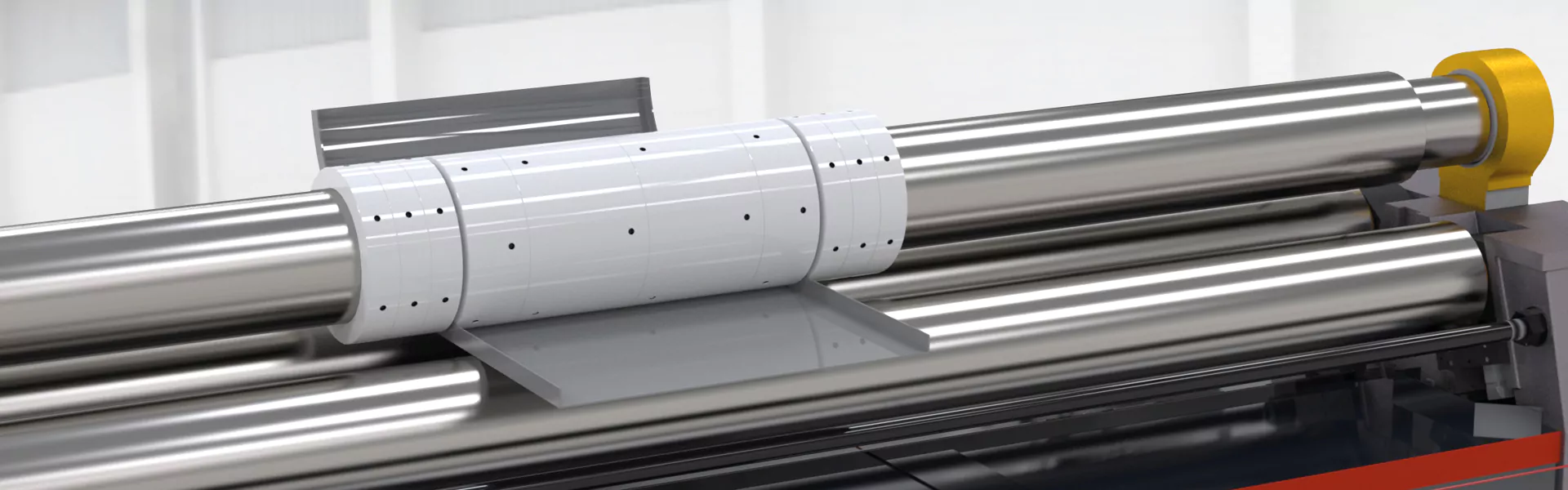

Rundbiegen von Lochblechen und empfindlichen Blechen

Vorteil

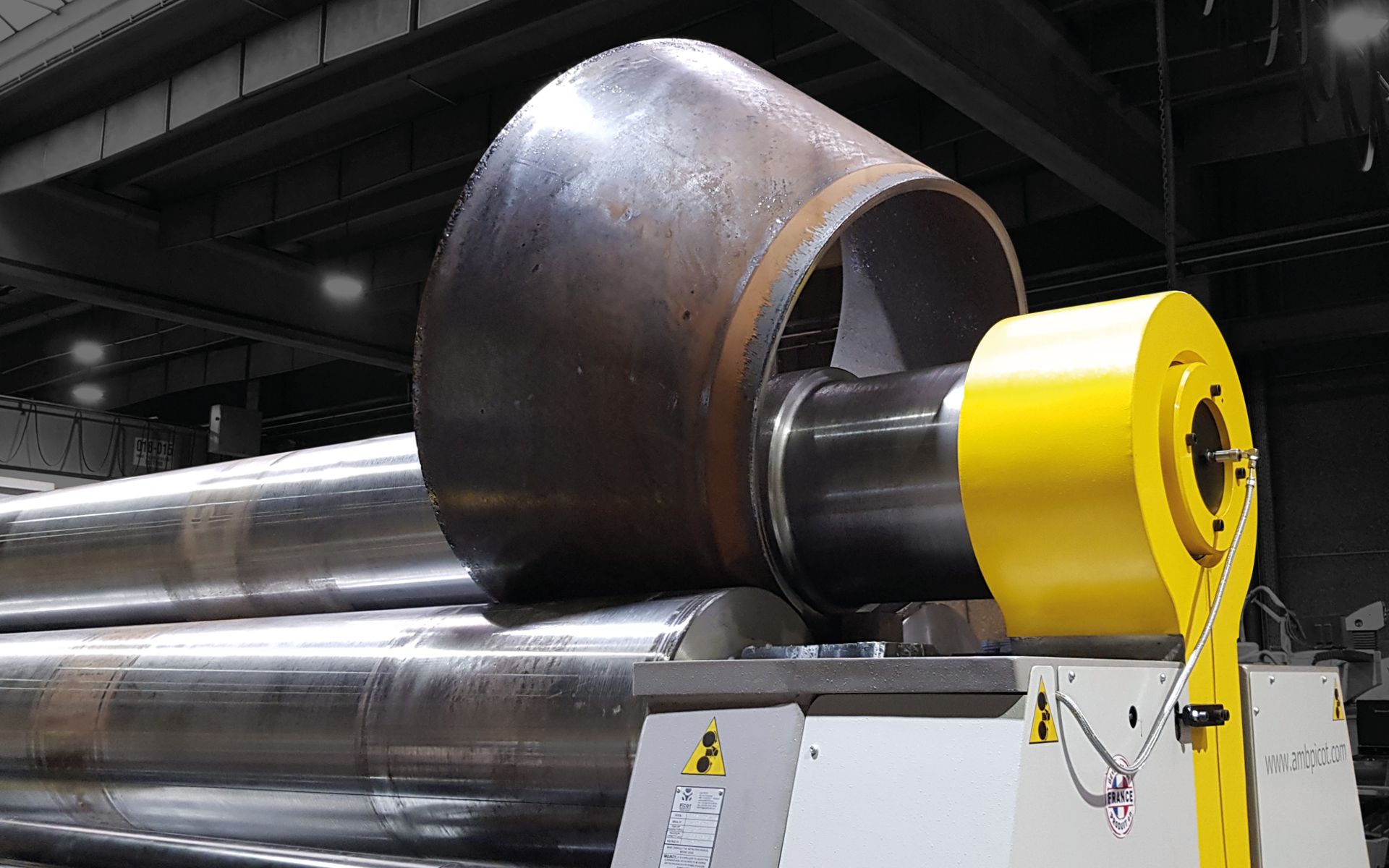

Konus-Runden von dicken Blechen
