easyroll
MACHINES DE ROULAGE EVOLUTIVES
Fiabilité, Qualité, simplicité d’utilisation et surtout Rentabilité des moyens de fabrication.
Grâce à leur polyvalence, les rouleuses croqueuses sont utilisées à travers le monde dans de nombreux secteurs comme l’industrie, les transports, les travaux publics, l’aéronautique, l’énergie et le bâtiment. Selon leurs équipements ces machines de roulage sont adaptées aussi bien pour une production unitaire que pour de petites ou grandes séries.
*Précision +/- 2.5% au diamètre

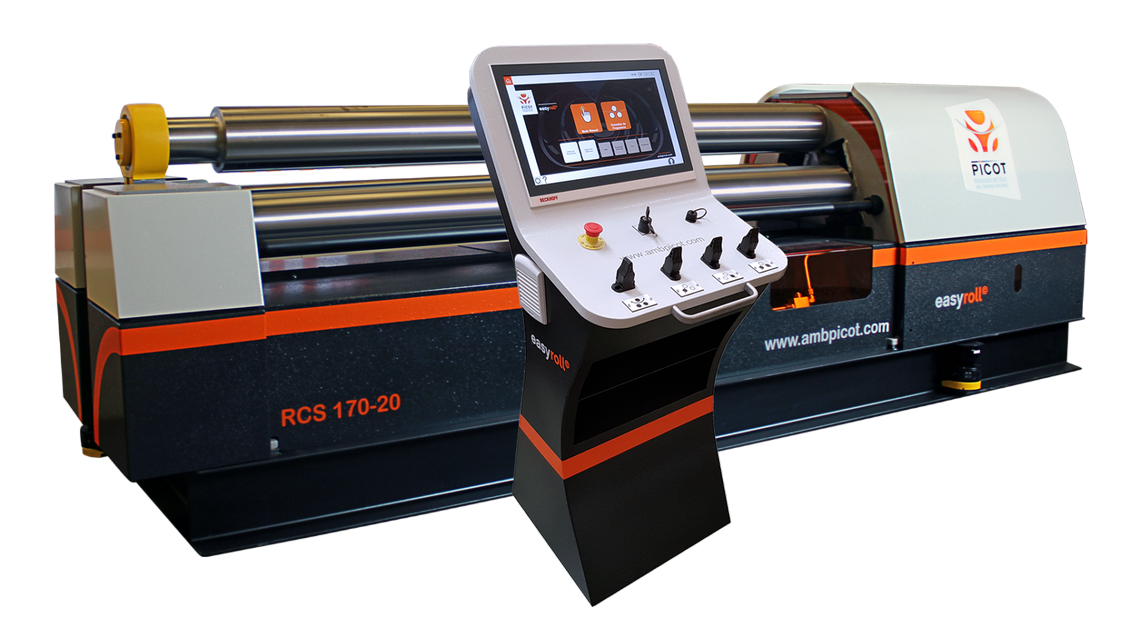

Précision & facilité d’utilisation de l’interface de programmation de la rouleuse

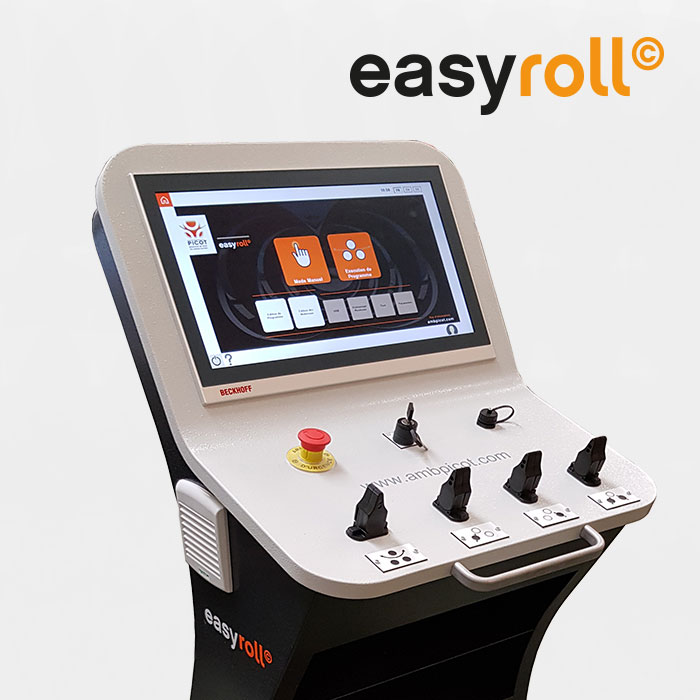

Pupitre à écran tactile, il est associé à une régulation électronique CNC et à une interface de contrôle de la rouleuse développée par Picot :
-
Mode manuel avec affichage du diamètre de roulage
-
Mode automatique / programme
-
Mode Calibration des matériaux pour un calcul affiné des cotes de roulage
-
Génération de programmes
-
Module de vérification de la capacité
-
Module pour le calcul de l’inclinaison des rouleaux / mise en cône
-
Maintenance (Possibilité de mise en ligne)
Nos pupitres sont plug & play et sans interventions sur votre machine.

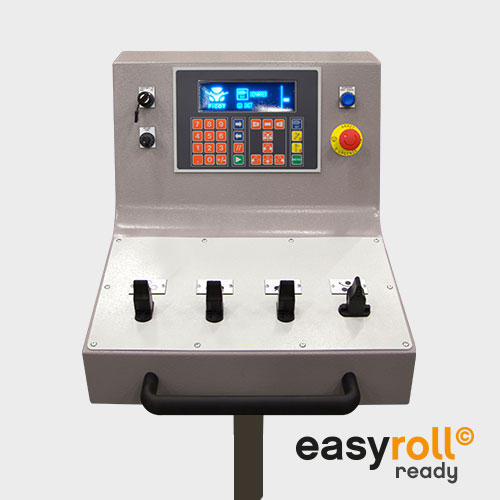

PUPITRE ÉLECTRONIQUE
Précision de contrôle de la rouleuse
Pupitre à commande numérique/, il est associé à une regulation électronique. Il comprend :
-
indicateurs de positions et de rotation
-
4 manipulateurs ergonomiques (dont 1 qui combine les mouvements des rouleaux croqueurs) ; la commande pour une machine 4 rouleaux est composée de 5 manipulateurs
-
Contrôle de la mise en cône électronique des rouleaux
-
Indicateurs de maintenance
-
Bloc de distribution hydraulique proportionnel Danfoss
-
Il peut être accompagné en option de la commande numérique par apprentissage (500 programmes)
Nos pupitres sont plug & play et sans interventions sur votre machine.

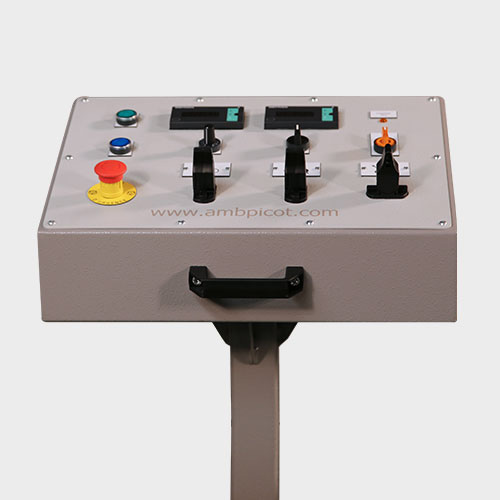

PUPITRE SIMPLE
Facilité d’utilisation
Premier pupitre de la gamme Picot, il permet le contrôle de la rouleuse à distance et autorise la circulation autour de la machine. Il comprend :
-
2 indicateurs de positions
-
3 manipulateurs ergonomiques
-
Commande d’ouverture de tête (si tête à commande hydraulique)
-
Bouton de mise en route centrale hydraulique
-
Bloc de distribution hydraulique proportionnel Danfoss
(option possible pour prédisposition vers pupitre électronique ou pupitre à écran tactile)
Nos pupitres sont plug & play et sans interventions sur votre machine.

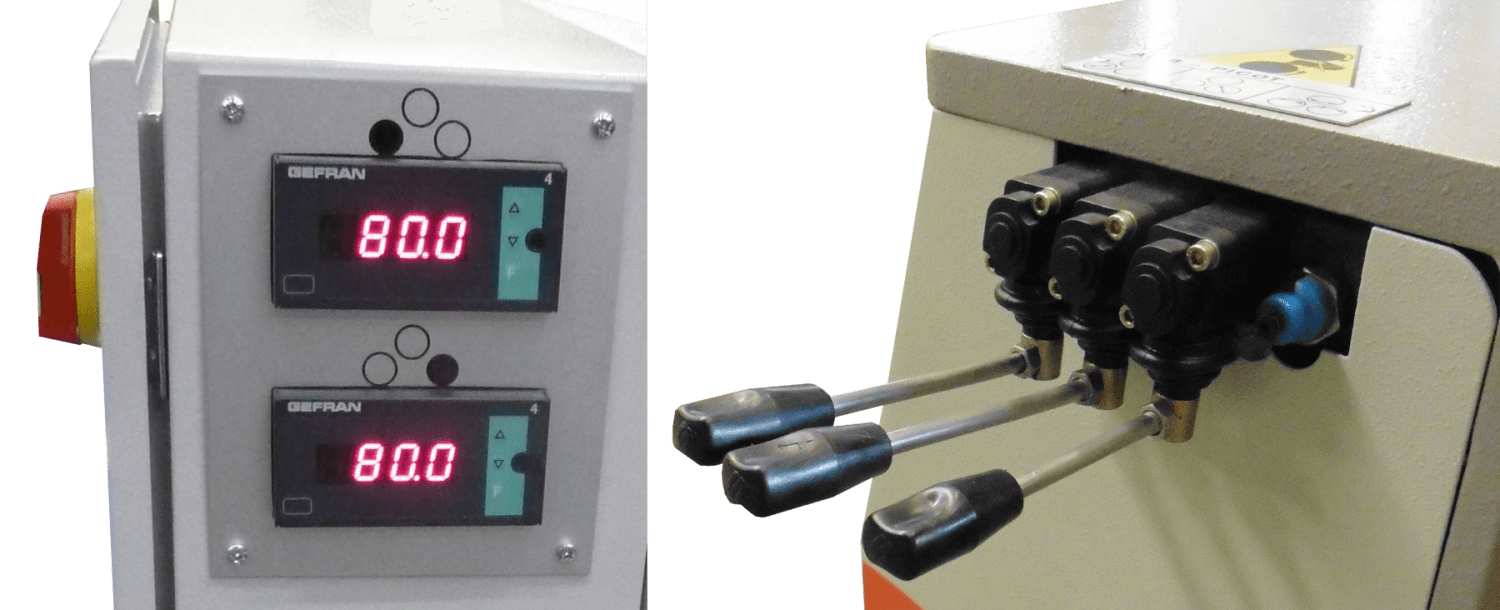

COMMANDES STANDARDS (sans pupitre)
Facilité d’utilisation
Interface de commande située sur la machine, composée de :
- 2 indicateurs de position (sur le coffret électrique).
- manette de commande (hydraulique & progressive)
Simple et facile d’utilisation.
Aide au roulage de tôle
Le contrôle des rouleuses de tôle est assuré par des composants (cartes électroniques)
et des softs développés en interne par notre bureau d’études.
En 2018, Picot présente EasyRoll.
Cet ensemble de fonctions rendant le roulage plus intuitif et performant s’appuie sur une base matière intelligente – procédé breveté fin 2017 – qui permet la prise en compte du retour élastique et du mode de roulage adopté par l’utilisateur pour atteindre le diamètre voulu dès le premier roulage *.
Le package EasyRoll regroupe cinq modules majeurs qui permettent à l’utilisateur de se familiariser très facilement avec la machine via une interface ergonomique.
Sélectionnez un module pour en connaître plus
Base matière intelligente
BASE MATIÈRE INTELLIGENTE INCLUS À LA ROULEUSE DE TÔLE
Brevet PICOT, prise en compte des caractéristiques mécaniques du matériau.
Ce procédé breveté le 22 décembre 2017 – sous le numéro 1763003 – résulte de la combinaison de simulations par éléments finis avec une exploitation algorithmique poussée et permet à EasyRoll de prévoir le comportement de la matière roulée en fonction de ses caractéristiques (épaisseur, retour élastique, caractéristiques mécaniques intrinsèques etc.).
Intégration du retour élastique
ROULAGE DE TÖLE MANUEL
Prise en compte du retour élastique et affichage du diamètre roulé en direct.
Lorsque vous travaillez manuellement, l’affichage en direct du diamètre vous guide dans le croquage et le roulage. EasyRoll choisi automatiquement l’algorithme adapté pour prendre en compte votre stratégie de roulage et vous permettre d’atteindre le diamètre souhaité du premier coup, sans correction ni étalonnage préalable.
Assistant de programmation
ROULEUSE DE TÔLE AVEC ASSISTANT DE PROGRAMMATION
programmation assistée par dessin de forme.
Dès lors que vous souhaitez réaliser un programme de roulage de tôle, EasyRoll vous accompagne de nouveau dans la démarche. Nul besoin de réaliser plusieurs pièces d’essai pour trouver les positons adéquates, l’assistant de programmation vous propose de dessiner votre forme, puis rédige automatiquement un programme de roulage permettant d’aboutir dès le premier essai*!
Si vous effectuez la conception de vos pièces sur ordinateur, vous pouvez également importer un fichier de points décrivant la forme. EasyRoll se charge ensuite d’interpréter ces points pour générer le programme de roulage*.
Assistant de mise en cône
ASSISTANT DE MISE EN CÔNE POUR ROULEUSE DE TÔLE
Calcul de l’inclinaison nécessaire en fonction du matériau.
Ce procédé breveté le 22 décembre 2017 – sous le numéro 1763003 – résulte de la combinaison de simulations par éléments finis avec une exploitation algorithmique poussée et permet à EasyRoll de prévoir le comportement de la matière roulée en fonction de ses caractéristiques (épaisseur, retour élastique, caractéristiques mécaniques intrinsèques etc.).
Croquage automatique
ROULEUSE DE TÔLE AVEC CROQUAGE AUTOMATIQUE
Vous avez également la possibilité d’insérer un croquage automatique dans tout programme existant. Choisissez le matériau, l’épaisseur et le diamètre, EasyRoll se charge ensuite de mettre à jour le programme.
En équipant ses rouleuses trois rouleaux d’EasyRoll, PICOT livre un condensé d’expérience et de technologie au service d’un roulage intuitif et performant qui satisfera à la fois l’utilisateur expérimenté et le rouleur novice.
Le mariage des nombreuses aides au roulage décrites précédemment avec la qualité reconnue des rouleuses croqueuses de tôle PICOT permet ainsi au spécialiste de tirer sans mal le meilleur de son savoir-faire en se focalisant sur les tâches à forte valeur ajoutée. Le novice se voit quant à lui accompagné dans la prise en main de sa machine et se familiarisera sans craintes avec le roulage et le croquage, à la fois manuellement et dans la mise en place de programmes complexes.
Pensée pour être aussi performante dans la réalisation de pièces unitaires (mode manuel) que de grandes séries (programmation assistée), la commande numérique EasyRoll s’adapte à tous les besoins. Une unique machine permet désormais de répondre des projets variés, complets et complexes en toute sérénité.
Grâce à sa grande facilité de prise en main, EasyRoll permet de se passer de fastidieux essais de mise au point des programmes, donc d’économiser à la fois temps et matière.
Votre productivité s’en trouve grandement améliorée.
La régulation électronique haute précision associée au mode de roulage interpolé proposé par EasyRoll permet à l’utilisateur de rouler des profils très complexes sans marquer les transitions de diamètres.
