Picot-Technologie

3 Rollen oder 3+1… vielfältige Möglichkeiten, um sich zu unterscheiden.
Entdecken Sie, was den Ruf der Walzmaschinen von Picot ausmacht.

Klicken Sie hier, um auf unser Präsentationsvideo zuzugreifen

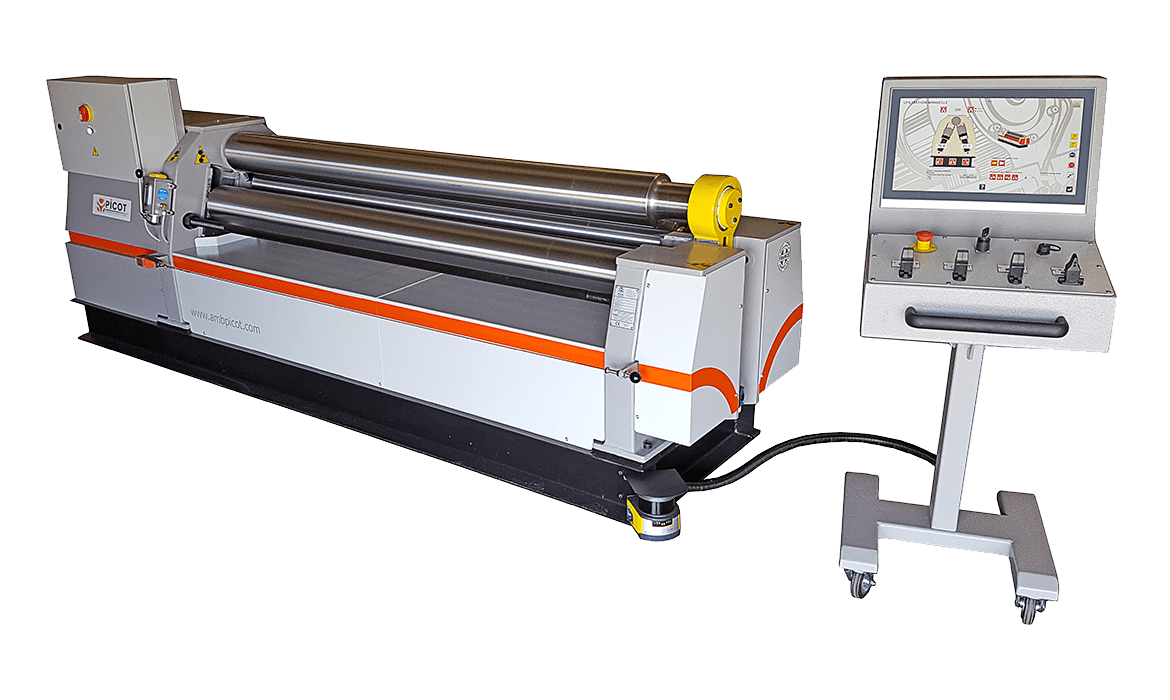

Anatomie der Picot-Walzmaschine
+

ANTRIEB

Walzmaschine Picot

Ein Motor (Getriebemotor) pro serienmäßige Rolle. Wir statten unsere Maschinen seit mehr als 35 Jahren mit Danfoss-Motoren aus. Die Rollen sind werkseitig durch eine Hydraulikvorrichtung, die jede Abweichung im Laufe der Zeit verhindert, in der Drehung synchronisiert.



Vorteile: maximales Drehmoment, optimierte Erträge, Synchronisierung der Geschwindigkeit, Zuverlässigkeit.

+

LINEARFÜHRUNG

Walzmaschine Zylinder Kegelrollen

Die dauerhafteste Technologie aufgrund ihrer fehlenden Reibung und ihrer Leistung in allen Betriebsarten: Zylinder- und Kegelrollen.
Eine strategische Wahl, auch für ein optimiertes Knicken (an den Maschinen mit 3 & 4 Rollen).
Vorteile: ein maximaler Ertrag der Hydraulikleistung, kein Verschleiß.

+

PROPORTIONALVERTEILUNG

PROPORTIONALVERTEILUNG, Walzmaschinen Positions Drehungskontrolle Rollen

Alle unsere Walzmaschinen sind mit einer Positions- und Drehungskontrolle der Rollen mit einem Proportionalregler ausgestattet.
Von der Standardmaschine mit manueller Steuerung bis zu der mit Pult ausgestatteten mit Proportionalverteilung von Danfoss wird die Rollqualität durch immer fortschreitende und sehr präzise Bewegungen gemeistert.
Die an unsere Maschinen montierten Verteiler sind spezifische Referenzen für Picot, die mit Danfoss zusammen entwickelt wurden.

Vorteile: fortschreitende Bewegungen, Qualität der empfindlichen Bereiche, Ergonomie für den Bediener.

+

SYNCHRONE PARALLELITÄT

  • Hydraulikeinstellung (Hydraulikventile an Standardmaschinen)
  • Digitale Steuerung jedes Zylinders zur Sicherstellung einer perfekten Parallelität während der gesamten Lebensdauer der Maschine. Die Kegelbildung wird durch dieselben Vorrichtungen kontrolliert.

Die Positionsmessung und –kontrolle werden durch absolute lineare Skalen sichergestellt: keine Kalibrierung beim Start notwendig, und es wird sichergestellt, das Teil auch nach einem Not-Aus oder einem Netzausfall zu erhalten.
Der gekoppelte Griff vereinfacht die Bewegungen und kontrolliert die Synchronisation der Knickrollen mit einer Hand.

Vorteile: effiziente Herstellungsprozesse, Präzision der Bewegung, Ergonomie für den Bediener.

+

LAGERSYSTEM

Walzmaschine LAGERSYSTEM

Wir statten alle unsere Maschinen mit Bronzelagern aus, die die schweren Lasten bei den Rollphasen aufnehmen.
Diese Technologie ist unvergleichlich bezüglich ihrer Kapazitäten wie ihrer Dauerhaftigkeit. Der Schmiervorgang ist zentralisiert und benötigt keine Wartung.

+

ROLLEN

Rollen Walzmaschine

Die Rollen sind aus hochwertigem Stahl mit ausgewählten und nachvollziehbaren Eigenschaften hergestellt.
> Bombieren nach Maß.
> Polierte Ausfertigung, um zu garantieren, dass keine Markierungen vorhanden sind, auch in sehr empfindlichen Materialien.
> Induktionsgehärtet: Härte 50-60 HRC.

Vorteil: eine Produktion nach Maß.

+

LASERPRÜFER UND AUSTATTUNG

Scrutateur_laser

– Kontrolle des Sicherheitsbereichs um die Maschine
– Zwingend für die Verwendung der Maschine im automatischen Modus (digitale Steuerung).

Entdecken

+

IHM

Steuern Sie Ihre Walzmaschine durch eines unserer 4 Steuersysteme.

Vorteil : optimale Wendigkeit.

Entdecken

BLECHKNICKEN
de tôle

Beachtung des Materials

Leistungsfähige Knickvorgänge. Die besten werden bei 3 Rollen durchgeführt: flache, kürzere Kanten und größere Leistung bei Picot dank einer optimalen Konstruktion und einem optimalen Abstand zwischen den Rollen.

Das Blechknicken im Video ansehen

KONUS BIEGEN

Einfachheit / Effizienz

Einfaches Kegelrollen mit maximalem Drehmoment in 3 Rollen für eine einfache Durchführung (Drehmomentverlust bei 4 Rollen aufgrund des Einzugs der Klemmrolle).

An den PICOT-Maschinen mit 3 oder 4 Rollen wird jede Rolle eigenständig angetrieben.

Das Biegen konus im Video ansehen

PROFIL BIEGEN

Intelligente Konzeption

Großer Übergang zwischen den Rollen, der auch das Rollen bestimmter Profile zulässt.

Das Biegen profil im Video ansehen

3D ohne Laminierung

Beachtung der Materialien

Rollen Sie alle Material- oder Produktarten ohne Walzen, einschließlich Formen in 3 Dimensionen. Eine Technologie, die auch die Möglichkeit einer Kalibrierung nach dem Schweißen bietet, um eine millimetergenaue Präzision zu erhalten, ohne die Anlagen zu beschädigen.

Das 3D-Rollen ohne Laminierung im Video ansehen

Symmetrisches
ROLLEN

Einfachheit im Gebrauch

Ruhe beim Rollen komplexer Formen ohne Risiko der Verformung des gewählten Profils.
Die symmetrische Position der Rollen beim Rollvorgang stellt eine perfekte Kontrolle des Endergebnisses sicher (Abstand der Kontaktpunkte beschreibt den Durchmesser des Kreises bei der Erstellung: Präzision und minimale Abweichung).

Das symmetrische Rollen im Video ansehen

VERGLEICHEN Sie unsere Maschinen

Picot stellt seinen Kunden die für ihren Bedarf geeigneten Rollvorrichtungen zur Verfügung.
Entdecken Sie unser Sortiment Werkzeugmaschinen.

100 % hydraulisch
Symmetrisches Rollen ohne Rückführung des Blechs
Rollen ohne Walzen
Feinblech (0-3 mm)
Große Dicke (> 30mm)
Kegelrollen
Profilbiegen
Knicken
Digitale Steuerung & CNC

AUSTATTUNG

Verbessern Sie SICHERHEIT & PRODUKTIVITÄT

Picot hat spezifisch für seine Maschinen ein Sortiment an Zubehör entwickelt, das die Arbeitsumgebung noch verbessern soll: Kalibrierungswerkzeuge, Führungsblech…

MEHR ERFAHREN…
