IHM & easyroll©

Steuern Sie Ihre Walzmaschine durch eines unserer 4 Steuersysteme.
Lassen Sie unser Präsentationsvideo anzeigen





Zuverlässigkeit, Qualität, Einfachheit im Gebrauch und vor allem Rentabilität der Produktionsmittel.

Dank ihrer Vielseitigkeit werden die Knickwalzmaschinen auf der ganzen Welt in zahlreichen Sektoren verwendet wie Industrie, Transport, Tiefbau, Luftfahrt, Energie und Bau. Je nach Ausstattung sind diese Maschinen ebenso gut an eine Stückproduktion wie an kleine oder große Reihen angepasst.

*Genauigkeit +/- 2.5% im Durchmesser

+ -

CNC-TOUCHSCREEN

Präzision & Einfachheit im Gebrauch



Als Pult mit Touchscreen ist es mit einem CNC-Elektronikregler und einer von Picot entwickelten Steuerschnittstelle verbunden:

  • Manueller Modus mit Anzeige des Rolldurchmessers

  • Automatischer / Programmierter Modus

  • Kalibrierungsmodus der Materialien für eine verfeinerte Berechnung der Rollmaßzahlen

  • Erzeugung von Programmen

  • Kapazitätsprüfmodul

  • Modul für die Berechnung der Neigung der Rollen / Kegelbildung

  • Wartung (Möglichkeit zur Online-Stellung)

Unsere Pulte laufen über Plug & Play und ohne Eingriffe an Ihrer Maschine.

+ -

ELEKTRONIKPULT

Pupitre Electronique

Präzision



Das digitale Steuerpult ist mit einem Elektronikregler verbunden. Es umfasst:

  • Positions- und Drehungsanzeigen

  • 4 ergonomische Taster (davon einen, der die Bewegungen der Knickrollen kombiniert); die Steuerung für eine Maschine mit 4 Rollen setzt sich aus 5 Tastern zusammen

  • Kontrolle der elektronischen Kegelbildung der Rollen

  • Wartungsanzeigen

  • Proportionaler Hydraulik-Verteilerblock von Danfoss

  • Es kann optional von der lernfähigen digitalen Steuerung (500 Programme) begleitet sein

Unsere Pulte laufen über Plug & Play und ohne Eingriffe an Ihrer Maschine.

+ -

EINFACHPULT

Einfachheit im Gebrauch



Als erstes Pult des Picot-Sortiments ermöglicht es die Fernsteuerung der Maschine und die Zulassung des Verkehrs um die Maschine. Es umfasst:

  • 2 Positionsanzeigen

  • 3 ergonomische Taster

  • Kopföffnungssteuerung (wenn Kopf mit Hydrauliksteuerung)

  • Einschaltknopf der Hydraulikanlage

  • Proportionaler Hydraulik-Verteilerblock von Danfoss

    (mögliche Option zur Bereitstellung am Elektronikpult oder Pult mit Touchscreen)

Unsere Pulte laufen über Plug & Play und ohne Eingriffe an Ihrer Maschine.

+ -

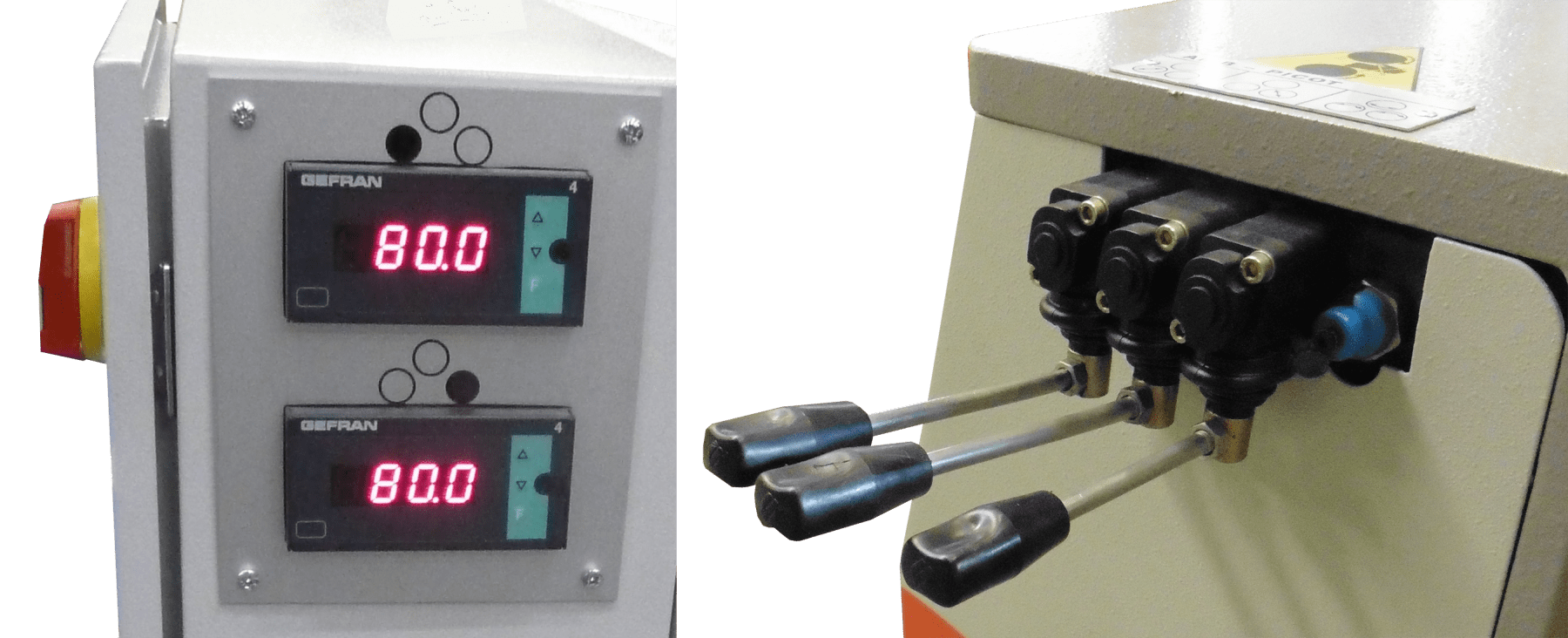

STANDARDSTEUERUNGEN (ohne Pult)

afficheurs et commandes standards Amb Picot

Einfachheit im Gebrauch



Steuerschnittstelle an der Maschine, zusammengesetzt aus:

  • 2 Positionsanzeigen (am Stromgehäuse).
  • Steuergriff (hydraulisch & progressiv)

Leicht und einfach im Gebrauch..

Software-Rollhilfe

Die Kontrolle der Walzmaschinen wird durch Bestandteile (elektronische Karten)
und Software sichergestellt, die intern durch unser Planungsbüro entwickelt wurden.

Logo easyroll

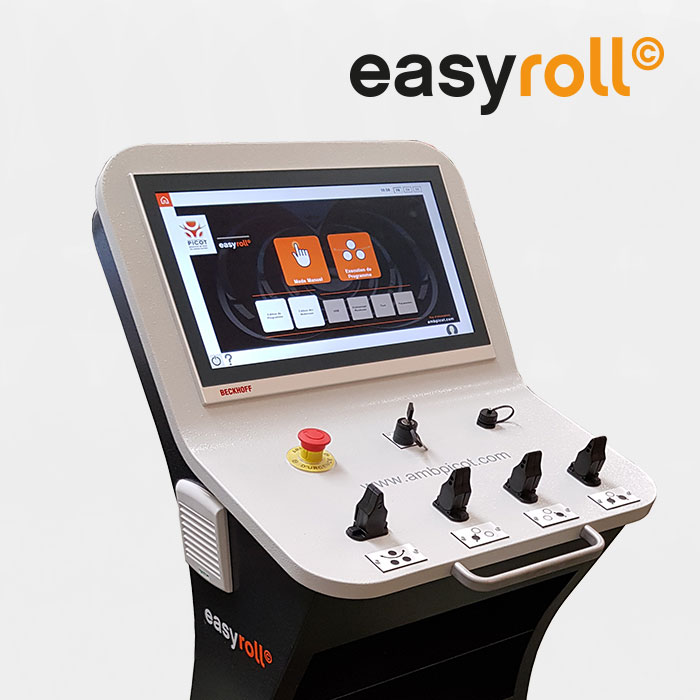

2018 präsentiert Picot EasyRoll.

Dieses enthält eine Reihe von Funktionen, die das Walzbiegen intuitiver und leistungsfähiger machen und es stützt sich auf eine intelligente Materialbasis – ein Ende 2017 patentiertes Verfahren – die die elastische Rückfederung und den Walzbiegemodus berücksichtigt, der vom Benutzer angewendet wird, um bereits beim ersten Walzbiegen* den gewünschten Durchmesser zu erzielen.



Im EasyRoll-Package sind fünf Hauptmodule zusammengefasst, anhand derer sich der Benutzer durch eine ergonomische Benutzeroberfläche rasch und einfach mit der Maschine zurechtfindet.





Wählen Sie ein Modul, um mehr zu erfahren

  • Intelligente Materialbasis
  • INTEGRATION DER ELASTISCHEN RÜCKKEHR
  • Programmierassistent
  • Konus-Assistent
  • Automatisches Anbiegen

Intelligente Materialbasis


Intelligente Materialbasis

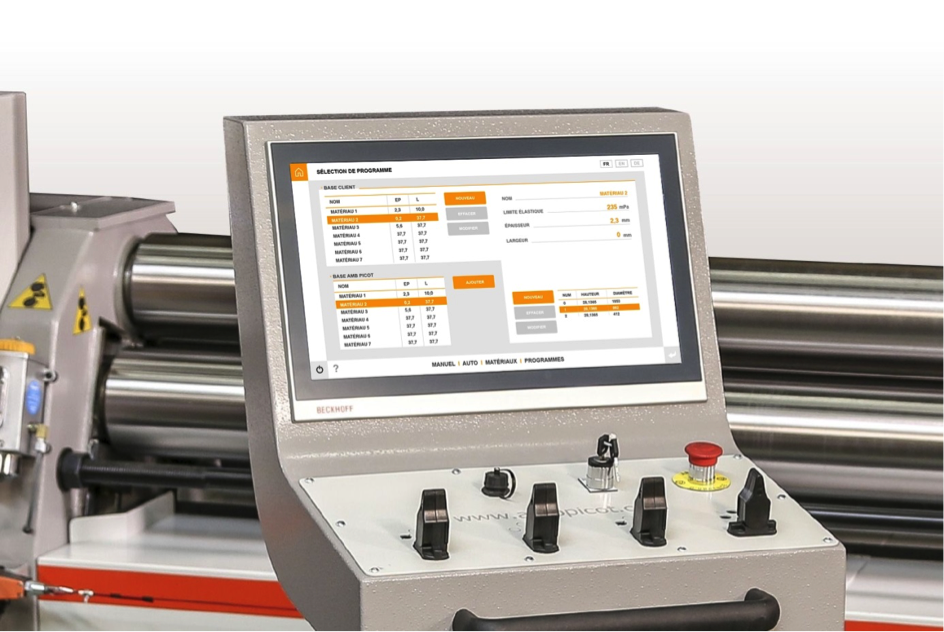

INTELLIGENTE MATERIALBASIS
Ein PICOT Patent, das die mechanischen Eigenschaften des Materials berücksichtigt.

Dieses am 22. Dezember 2017 unter der Nummer 1763003 patentierte Verfahren ergibt sich aus der Kombination von FEM-Simulationen anhand hochkomplexer Algorithmen und ermöglicht es EasyRoll, das Verhalten des gewalzten Materials in Abhängigkeit von dessen Eigenschaften (Dicke, elastische Rückfederung, ursprüngliche mechanische Eigenschaften, usw.) vorherzusehen.

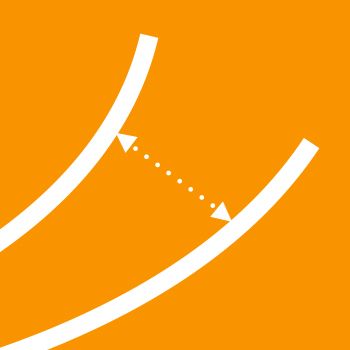

INTEGRATION DER ELASTISCHEN RÜCKKEHR


INTEGRATION DER ELASTISCHEN RÜCKKEHR

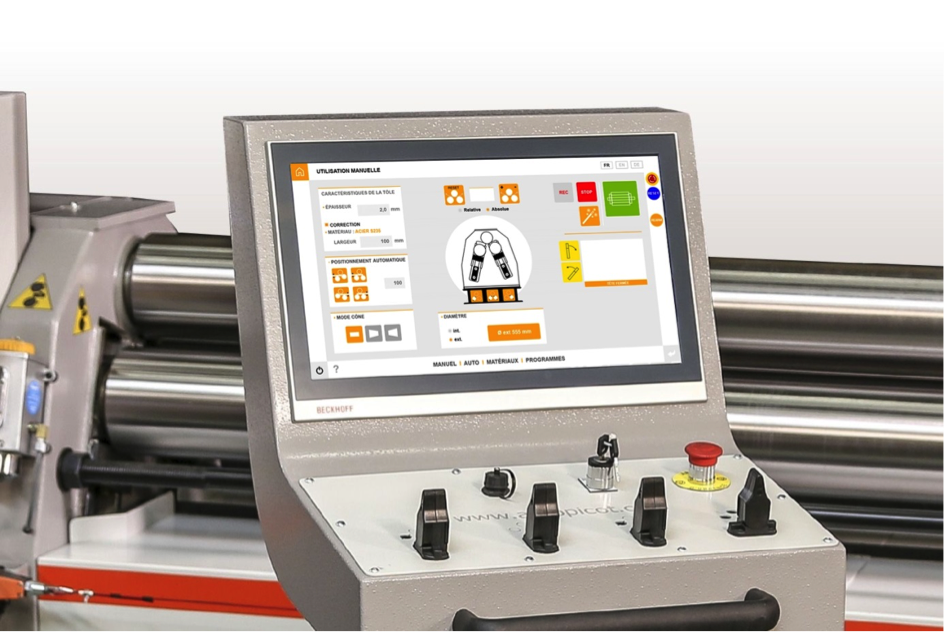

MANUELLES WALZBIEGEN
Berücksichtigung der elastischen Rückfederung und direkte Anzeige des gewalzten Durchmessers.

Wenn Sie von Hand arbeiten, werden Sie von der Echtzeit-Anzeige des Durchmessers durch das An- und Walzbiegen des Materials geleitet. EasyRoll wählt automatisch den passenden Algorithmus aus, um Ihre Walzbiegestrategie zu berücksichtigen und es Ihnen zu ermöglichen, bereits beim ersten Versuch, ohne Korrektur und vorherige Kalibrierung, den gewünschten Durchmesser zu erzielen.


Programmierassistent


Programmierassistent

IHM assistant de programmation Picot

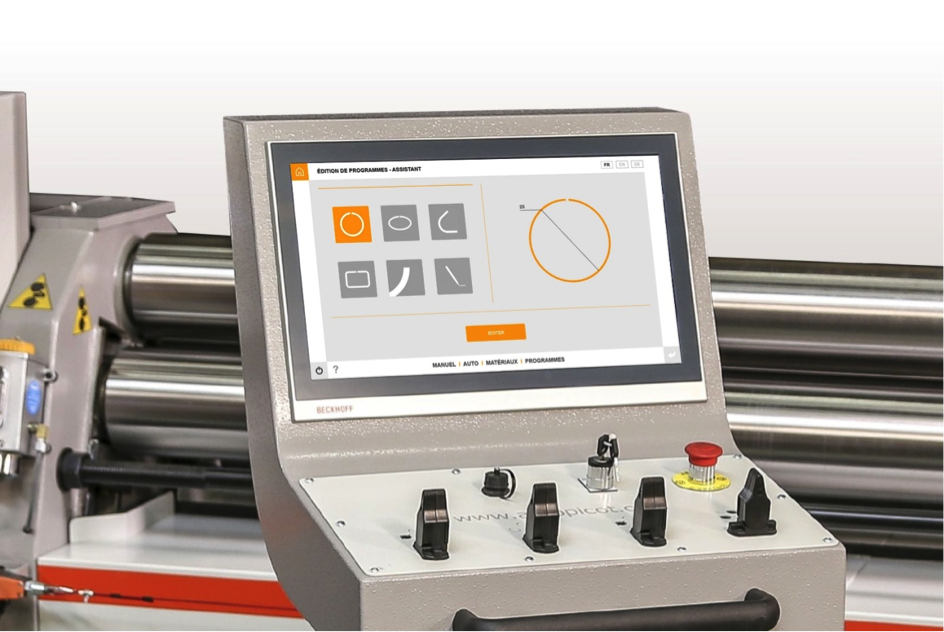

PROGRAMMIERASSISTENT
durch Formzeichnungen unterstützte Programmierung.

Auch beim Schreiben eines Walzbiegeprogramms werden Sie von EasyRoll tatkräftig unterstützt. Sie brauchen nun nicht mehr mehrere Versuchsteile zu walzen, um die geeigneten Positionen herauszufinden, denn der Programmierassistent bietet Ihnen an, Ihre Form zu zeichnen und schreibt danach automatisch ein Walzbiegeprogramm, mit dem Sie bereits beim ersten Versuch* den gewünschten Erfolg erzielen!

Falls Sie Ihre Teile am Computer entwerfen, können Sie auch eine Punkt-Datei einlesen, welche die Form beschreibt. EasyRoll kümmert sich danach darum, diese Punkte zu interpretieren, um das Walzprogramm zu generieren*.


Konus-Assistent


Konus-Assistent

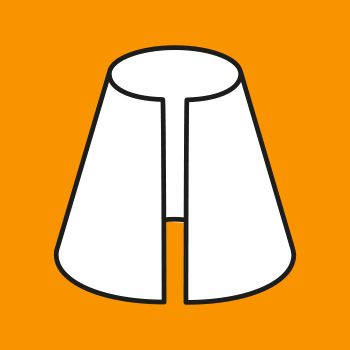

KONUS-ASSISTENT
Berechnung der nötigen materialabhängigen Neigung.

EasyRoll leitet Sie auch durch die verschiedenen Schritte zur Herstellung konischer Teile, und schätzt dabei automatisch je nach ausgewähltem Material die nötige Neigung der Walzen zur Fertigung eines Konus.


Automatisches Anbiegen


Automatisches Anbiegen

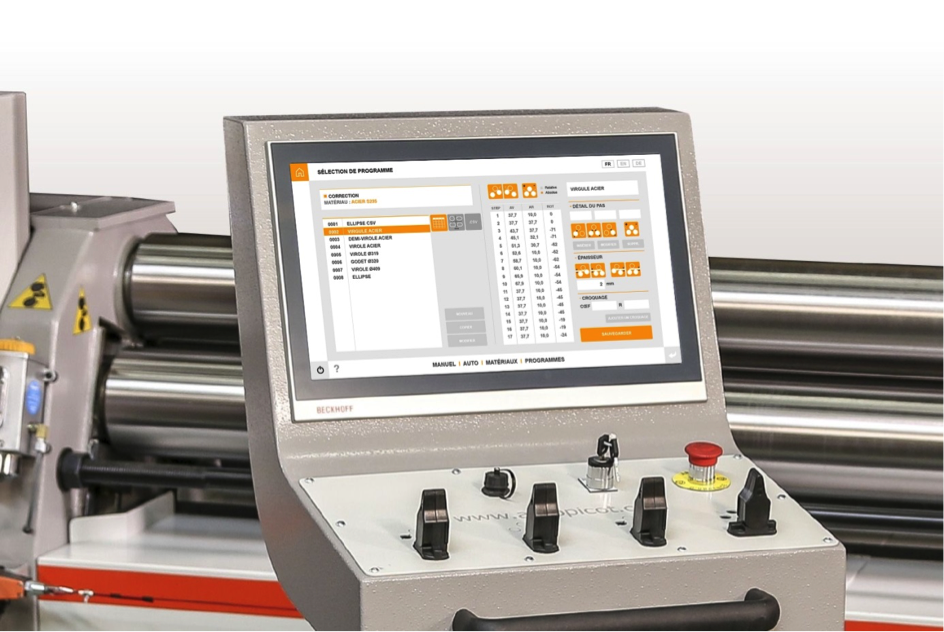

AUTOMATISCHES ANBIEGEN

Sie haben auch die Möglichkeit, in jedes bestehende Programm ein automatisches Anbiegen einzufügen. Wählen Sie das Material, die Dicke und den Durchmesser aus, und EasyRoll kümmert sich um die Aktualisierung des Programms.


Logo easyroll

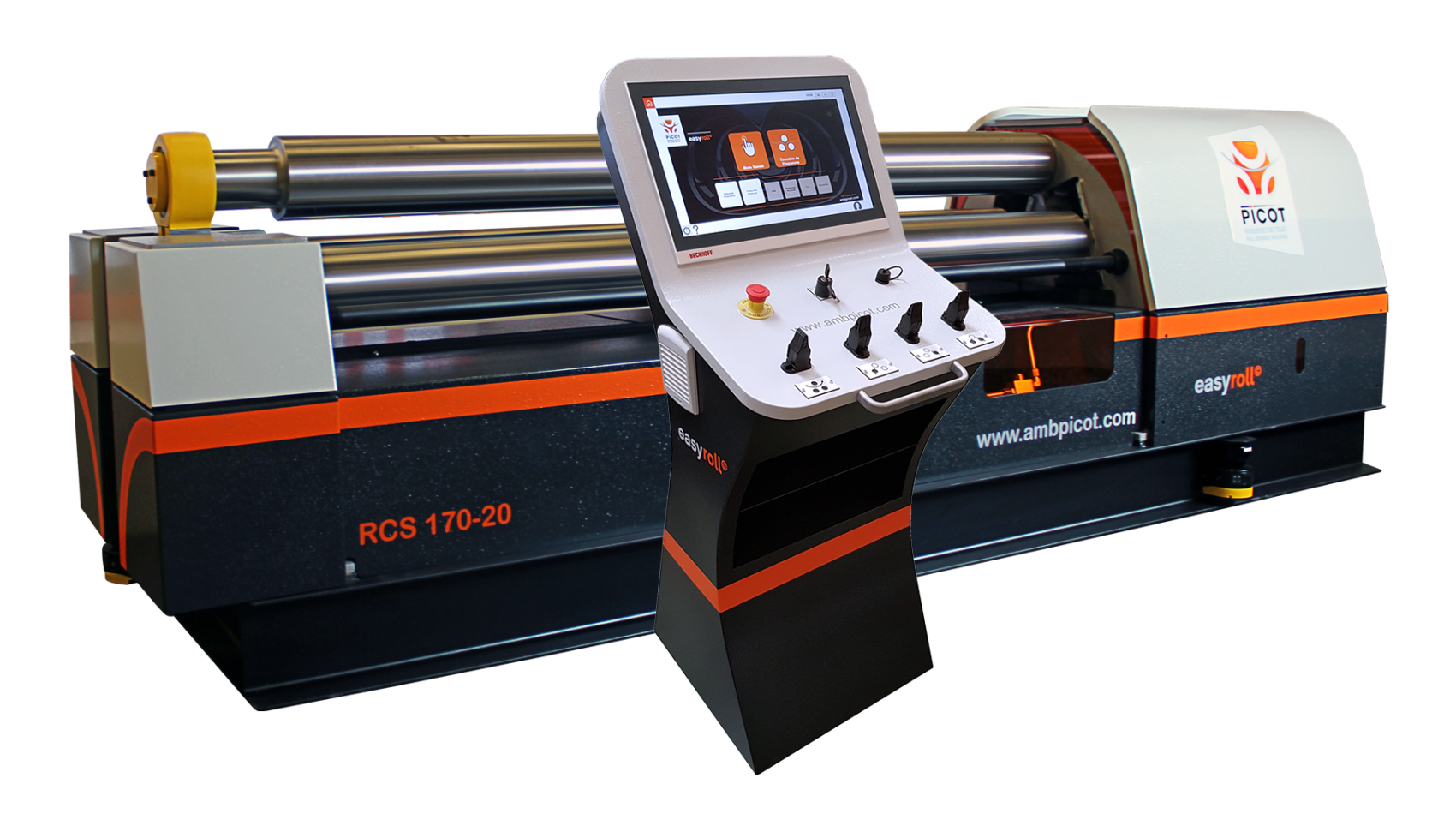

Durch die Bestückung der Maschinen mit drei EasyRoll Walzen liefert PICOT eine geballte Ladung an Erfahrung und Technologie für ein intuitives und leistungsfähiges Walzbiegen, die den erfahrenen Nutzer ebenso zufriedenstellt, wie Neulinge.

Die Verbindung der zahlreichen zuvor beschriebenen Walzbiegehilfen und der anerkannten Qualität der PICOT Maschinen ermöglicht es dem Fachmann, problemlos das Beste aus seiner Fertigkeit herauszuholen, indem er sich auf die Aufgaben mit hoher Wertschöpfung konzentriert. Der Neuling wird seinerseits in der Gewöhnungsphase an die Maschine unterstützt und kann sich furchtlos mit dem Walz- und Anbiegen von Hand und dem Einspielen komplexer Programme vertraut machen.

Und zuletzt kann der Benutzer durch die hochpräzise elektronische Regelung gemeinsam mit dem interpolierten Walzbiegemodus, der von EasyRoll angeboten wird, besonders komplexe Profile walzen, ohne dass man die Übergänge zwischen den verschiedenen Durchmessern bemerkt.

Die digitale EasyRoll Steuerung wurde somit entwickelt, um bei der Herstellung von Einzelteilen (Handmodus) ebenso leistungsfähig zu sein, wie bei der Herstellung von Großserien (Programmierunterstützung), und passt sich somit allen Bedürfnissen problemlos an. Mit einer einzigen Maschine können Sie von nun an verschiedenste, umfassende und komplexe Projekte in Ruhe und in aller Sorgfalt verwirklichen.

Dank der besonders einfachen Handhabung kommt man mit EasyRoll ohne langwierige Versuche bei der Ausarbeitung von Programmen aus, und spart so Zeit und Material. Auch Ihre Produktivität wird dadurch um das Vielfache gesteigert.
