Steuern Sie Ihre Walzmaschine durch eines unserer 4 Steuersysteme.
Lassen Sie unser Präsentationsvideo anzeigen Blechwalzmaschine mit Programmierschnittstelle Easyroll





Hersteller von Plug&Play-programmierbaren Blechwalzmaschinen mit 2, 3 oder 4 Walzen

ERWEITERBARE MASCHINEN
Zuverlässigkeit, Qualität, Einfachheit im Gebrauch und vor allem Rentabilität der Produktionsmittel.

Dank ihrer Vielseitigkeit werden die Rund- und Anbiegemaschinen auf der ganzen Welt in zahlreichen Sektoren verwendet wie Industrie, Transport, Tiefbau, Luftfahrt, Energie und Hochbau. Je nach Ausstattung sind diese Maschinen ebenso gut an eine Stückproduktion wie an kleine oder große Serienfertigungen angepasst.

*Genauigkeit +/- 2.5% im Durchmesser

+ -

CNC-TOUCHSCREEN

Präzision & Einfachheit im Gebrauch der Programmierschnittstelle der Rundbiegemaschine



Als Pult mit Touchscreen ist es mit einem CNC-Elektronikregler und einer von Picot entwickelten Steuerschnittstelle verbunden:

  • Manueller Modus mit Anzeige des Rolldurchmessers

  • Automatischer / Programmierter Modus

  • Kalibrierungsmodus der Materialien für eine verfeinerte Berechnung der Rollmaßzahlen

  • Erzeugung von Programmen

  • Kapazitätsprüfmodul

  • Modul für die Berechnung der Neigung der Walzen/Kegelbildung

  • Wartung (Möglichkeit zur Online-Stellung)

Unsere Pulte laufen über Plug & Play und ohne Eingriffe an Ihrer Maschine.

+ -

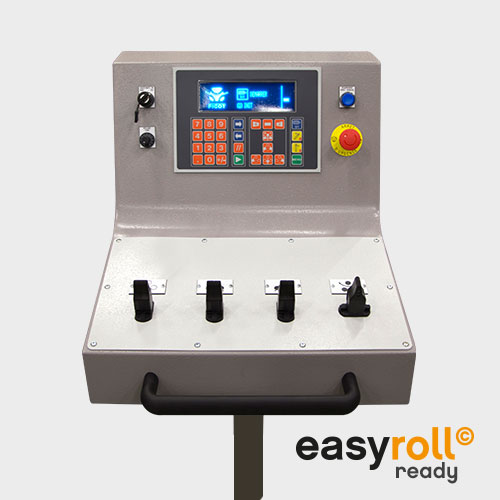

ELEKTRONIKPULT

Kontrollpräzision der Rundbiegemaschine



Das numerische Steuerpultmit einem Elektronikregler verbunden. Es umfasst:

  • Positions- und Drehungsanzeigen

  • 4 ergonomische Taster (davon einen, der die Bewegungen der Anbiegewalzen kombiniert); die Steuerung für eine Maschine mit 4 Walzen setzt sich aus 5 Tastern zusammen

  • Kontrolle der elektronischen Kegelbildung der Walzen

  • Wartungsanzeigen

  • Hydraulik-Proportionalventilblock von Danfoss

  • Es kann optional um die lernfähige numerische Steuerung (500 Programme) ergänzt werden

Unsere Pulte laufen über Plug & Play und ohne Eingriffe an Ihrer Maschine.

+ -

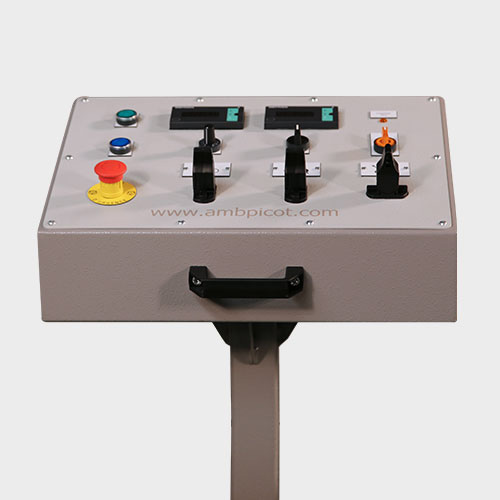

EINFACHPULT

Einfachheit im Gebrauch



Als erstes Pult des Picot-Angebots ermöglicht es die Fernsteuerung der Maschine und die Zulassung von Verkehr um die Maschine. Es umfasst:

  • 2 Positionsanzeigen

  • 3 ergonomische Taster

  • Kopföffnungssteuerung (wenn Kopf mit Hydrauliksteuerung)

  • Einschaltknopf der Hydraulikanlage

  • Hydraulik-Proportionalventilblock von Danfoss

    (Vorbereitung für die Umrüstung auf Elektronikpult oder Touchscreen-Pult optional möglich)

Unsere Pulte laufen über Plug & Play und ohne Eingriffe an Ihrer Maschine.

+ -

STANDARDSTEUERUNGEN (ohne Pult)

Einfachheit im Gebrauch



Steuerschnittstelle an der Maschine, zusammengesetzt aus:

  • 2 Positionsanzeigen (am Stromgehäuse).
  • Steuergriff (hydraulisch & progressiv)

Leicht und einfach im Gebrauch.

Rollhilfe-Software

Die Kontrolle der Blechrundbiegemaschinen wird durch Bestandteile (elektronische Karten)
und Software sichergestellt, die intern durch unser Planungsbüro entwickelt wurden.

Fabricant de rouleuse tôle avec interface de programmation Easyroll

2018 präsentiert Picot EasyRoll.

Dieses enthält eine Reihe von Funktionen, die das Runden intuitiver und leistungsfähiger machen, und es stützt sich auf eine smarte Werkstoffdatenbank – ein Ende 2017 patentiertes Verfahren – die die elastische Rückfederung und den Rundbiegemodus berücksichtigt, der vom Benutzer angewendet wird, um bereits beim ersten Rundbiegen* den gewünschten Durchmesser zu erzielen.



Im EasyRoll-Package sind fünf Hauptmodule zusammengefasst, anhand derer sich der Benutzer durch eine ergonomische Benutzeroberfläche rasch und einfach mit der Maschine zurechtfindet.





Rouleuse de tôle hydraulique 2, 3 ou 4 rouleaux, rouleuse programmable interface Easyroll

Wählen Sie ein Modul, um mehr zu erfahren

  • Smarte Materialdatenbank
  • Integration der Rückfederung
  • Programmierassistent
  • Kegel-Assistent
  • Automatisches Anbiegen

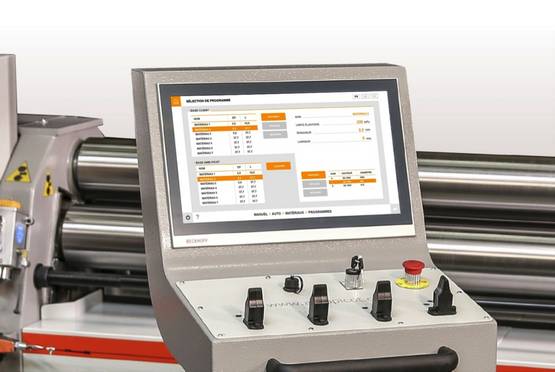

Smarte Materialdatenbank


Smarte Materialdatenbank

Rouleuse de tôle avec base de données matière

SMARTE MATERIALDATENBANK IN DER BLECHRUNDBIEGEMASCHINE INBEGRIFFEN
Ein PICOT Patent, das die mechanischen Eigenschaften des Materials berücksichtigt.

Dieses am 22. Dezember 2017 unter der Nummer 1763003 patentierte Verfahren ergibt sich aus der Kombination von FEM-Simulationen anhand hochkomplexer Algorithmen und ermöglicht es EasyRoll, das Verhalten des gerollten Materials in Abhängigkeit von dessen Eigenschaften (Dicke, elastische Rückfederung, ursprüngliche mechanische Eigenschaften, usw.) vorherzusehen.


Integration der Rückfederung


Integration der Rückfederung

Fabricant de rouleuse de tôle avec simulation retour élastique

MANUELLES RUNDBIEGEN
Berücksichtigung der Rückfederung und direkte Anzeige des gerollten Durchmessers.

Wenn Sie von Hand arbeiten, werden Sie von der Echtzeit-Anzeige des Durchmessers durch das An- und Walzbiegen des Materials geleitet. EasyRoll wählt automatisch den passenden Algorithmus aus, um Ihre Walzbiegestrategie zu berücksichtigen und es Ihnen zu ermöglichen, bereits beim ersten Versuch , ohne Korrektur und vorherige Kalibrierung, dengewünschten Durchmesser zu erzielen

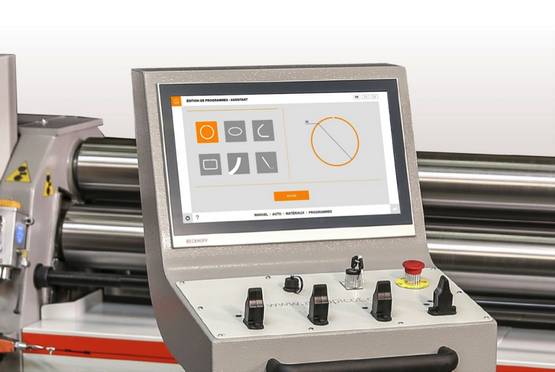

Programmierassistent


Programmierassistent

Rouleuse tôle 2, 3 ou 4 rouleaux avec assistant de programmation

BLECHRUNDBIEGEMASCHINE MIT PROGRAMMIERASSISTENT
Durch Formzeichnungen unterstützte Programmierung.

Auch beim Schreiben eines Blech-Rundbiegeprogrammswerden Sie von EasyRoll tatkräftig unterstützt. Sie brauchen nun nicht mehr mehrere Versuchsteile zu walzen, um die geeigneten Positionen herauszufinden, denn der Programmierassistent bietet Ihnen an, Ihre Form zu zeichnen und schreibt danach automatisch ein Walzbiegeprogramm, mit dem Sie bereits beim ersten Versuch* den gewünschten Erfolg erzielen!

Falls Sie Ihre Teile am Computer entwerfen, können Sie auch eine Punkt-Datei einlesen, welche die Form beschreibt. EasyRoll kümmert sich danach darum, diese Punkte zu interpretieren, um das Walzprogramm zu generieren*.

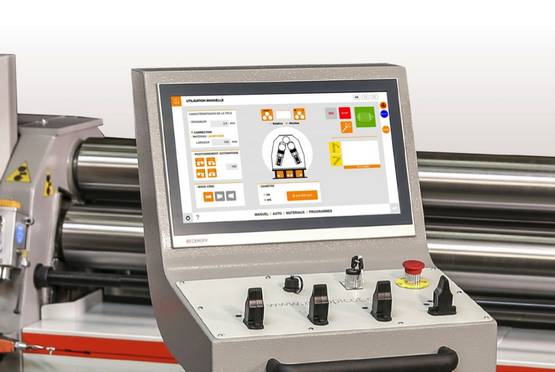

Kegel-Assistent


Kegel-Assistent

Roulage manuel assistance mise en cône

KEGEL-ASSISTENT FÜR BLECHRUNDBIEGEMASCHINE
Berechnung der nötigen materialabhängigen Neigung.

Dieses am 22. Dezember 2017 unter der Nummer 1763003 patentierte Verfahren ergibt sich aus der Kombination von FEM-Simulationen anhand hochkomplexer Algorithmen und ermöglicht es EasyRoll, das Verhalten des gerollten Materials in Abhängigkeit von dessen Eigenschaften (Dicke, elastische Rückfederung, ursprüngliche mechanische Eigenschaften, usw.) vorherzusehen.

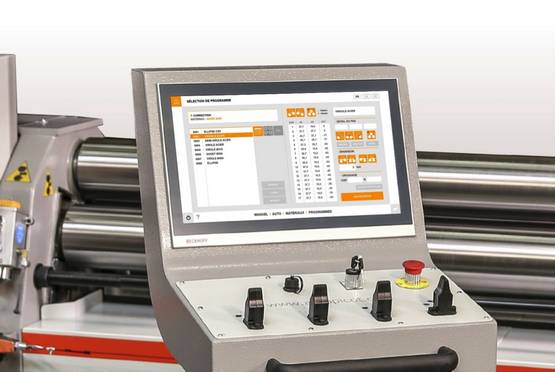

Automatisches Anbiegen


Automatisches Anbiegen

Rouleuse de tôle avec programme de croquage automatique

BLECHRUNDBIEGEMASCHINE MIT AUTOMATISCHEM ANBIEGEN

Sie haben auch die Möglichkeit, in jedes bestehende Programm ein automatisches Anbiegen einzufügen. Wählen Sie das Material, die Dicke und den Durchmesser aus, und EasyRoll kümmert sich um die Aktualisierung des Programms.




Fabricant de rouleuse tôle avec interface de programmation Easyroll

urch die Bestückung der Rundbiegemaschinen mit drei EasyRoll Walzen liefert PICOT eine geballte Ladung an Erfahrung und Technologie für ein intuitives und leistungsfähiges Runden, die den erfahrenen Nutzer ebenso zufriedenstellt, wie Neulinge.

Die Verbindung der zahlreichen zuvor beschriebenen Rundbiegehilfen und der anerkannten Qualität der PICOT Rund- und Anbiegemaschinen für Blech ermöglicht es dem Fachmann, problemlos das Beste aus seiner Fertigkeit herauszuholen, indem er sich auf die Aufgaben mit hoher Wertschöpfung konzentriert. Der Neuling wird seinerseits in der Gewöhnungsphase an die Maschine unterstützt und kann sich furchtlos mit dem Rund- und Anbiegen von Hand und dem Einspielen komplexer Programme vertraut machen.

Die numerische EasyRoll-Steuerung wurde somit entwickelt, um bei der Herstellung von Einzelteilen (Handmodus) ebenso leistungsfähig zu sein, wie bei der Herstellung von Großserien (Programmierunterstützung), und passt sich somit allen Bedürfnissen problemlos an. Mit einer einzigen Maschine können Sie von nun an verschiedenste, umfassende und komplexe Projekte in Ruhe und in aller Sorgfalt verwirklichen.

Dank der besonders einfachen Handhabung kommt man mit EasyRoll ohne langwierige Versuche bei der Einrichtung von Programmen aus, und spart so Zeit und Material.
Auch Ihre Produktivität wird dadurch um das Vielfache gesteigert.

Durch die hochpräzise elektronische Regelung gemeinsam mit dem interpolierten EasyRoll-Rundbiegemodus, kann der Benutzer besonders komplexe Profile runden, ohne dass man die Übergänge zwischen den verschiedenen Durchmessern bemerkt.
