Dank ihres geringen Gewichts und ihrer kompakten Größe lässt sie sich leicht bewegen und transportieren.
Bereit für Quickroll (in option)

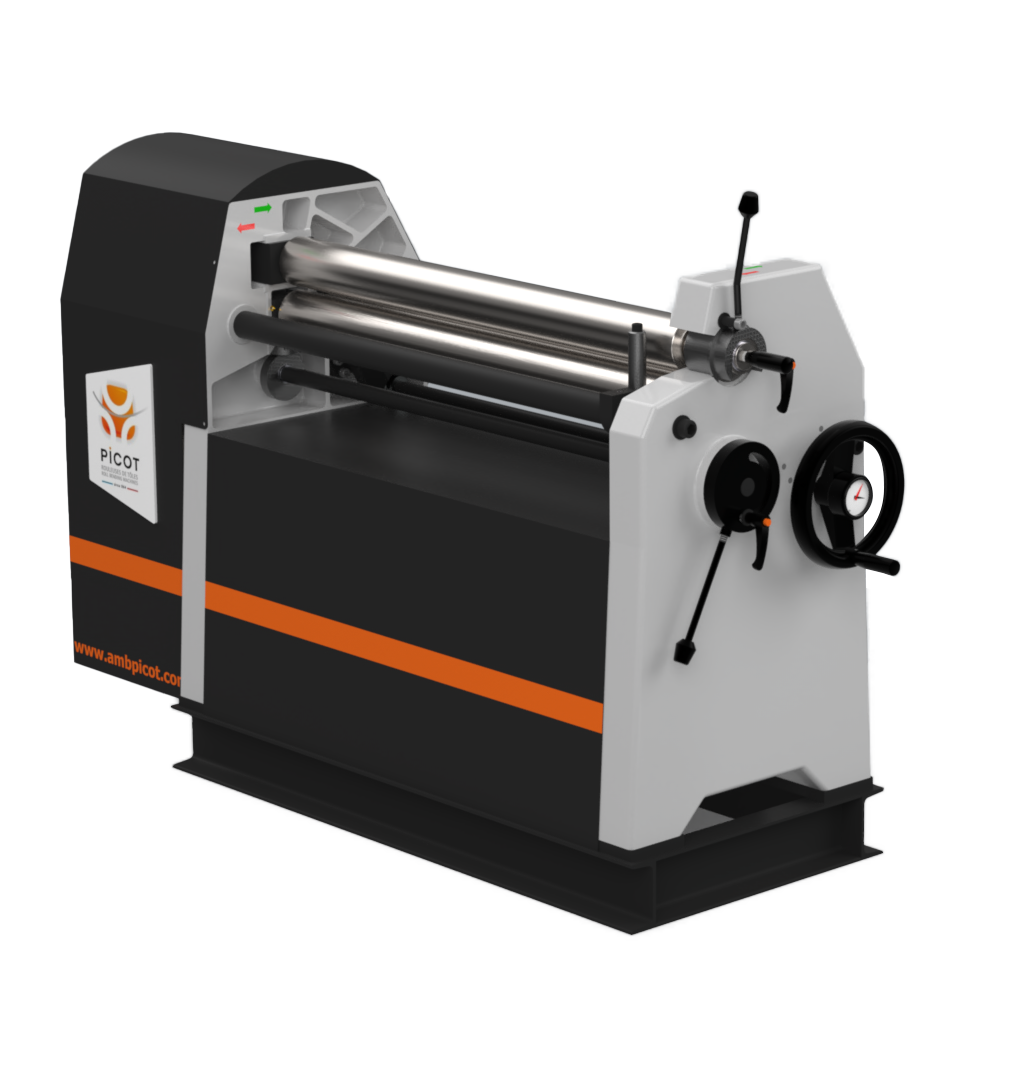

Mit dem R3a öffnet AMB picot Ihnen die Türen zum Blechwalzen.
- 3 Rollen
- Kapazität 1-5 mm (Stahl S235)
- Nutzlänge: 1-2 m
Die elektromechanischen asymmetrischen 3-Walzen-Rollmaschinen stellen einen hervorragenden Einstieg in die Welt des Blechwalzens dar. Sie bieten einen guten Kompromiss zwischen Leistung, einfacher Bedienung und niedrigen Kosten und sind eine ideale Erstinvestition für Werkstätten, die sich mit diesem wichtigen Verfahren in der Kessel- und Metallindustrie vertraut machen wollen.
Wir empfehlen Ihnen die elektromechanische asymmetrische Blechwalzmaschine R3a insbesondere für :
- die Einzelbearbeitung
- Dünnblech
R3a: ein neuer Standard, um Sie bei Ihren industriellen Veränderungen und Herausforderungen zu unterstützen
- Ober- und Unterwalze Drehung durcheinen elektromechanischen Getriebebremsmotor
- Gusseisen Struktur auf ein robustes Stahlrahmen
- Bewegung der Kneifwalze per Handrad mit Positionsanzeige.
- Bedienung durch doppeltes sicherheits-Fusspedal
- Einfaches Öffnen des Klapplagers zum Herausnehmen der Werkstücke.
R3a Welche Vorteile bietet die ASYMMETRISCHE BLECHROLLE 3-ROLLEN-Technologie?
01
2 motorbetriebene Walzen
Serienmäßig ein Motor (Getriebemotor) pro Walze. Wir statten unsere Maschinen seit über 35 Jahren mit Danfoss-Motoren aus. Die Rotation der Walzen wird im Werk mit einer Hydraulikvorrichtung synchronisiert, sodass Abweichungen langfristig vermieden werden.
Vorteile: maximales Drehmoment, optimierter Wirkungsgrad, Synchronisation der Drehzahl, Zuverlässigkeit.
Hinweis: bei der Konkurrenz gibt es standardmäßig nur eine oder zwei angetriebene Walzen.
02
Spezielles Design: Walzen mit gleichem Durchmesser
Um ein besseres Durchbiegungsverhalten zu gewährleisten und die Verformung der Teile zu vermeiden, haben unsere 3 Walzen genau denselben Durchmesser.
Vorteile: perfekte Geometrie des Rundbiege-Profils und bessere Biegeleistungen.
Hinweis: Die seitlichen Walzen der Konkurrenz haben deutlich kleinere Durchmesser -> geringere Biegeleistung
-> bis zu 30 % mehr Durchbiegung.
03
Linearführung
Diese Technologie eignet sich durch ihre Reibungsfreiheit und Leistung in allen Betriebsmodi am besten für zylindrisches und konisches Rundbiegen. Sie ist auch die beste Wahl für eine optimale Anbiegung (bei Maschinen mit 3 und 4 Walzen)
Vorteile: maximaler Wirkungsgrad der Hydraulikkraft, verschleißfrei.
Hinweis: Bei der Konkurrenz werden billige Lösungen für die Planetenführung verwendet
-> bis zu 30 % Leistungsverlust und zusätzlicher Verschleiß.
04
Bronzelager-Technologie
Wir statten alle unsere Maschinen mit Bronzelagern aus, welche die hohen Lasten in den Biegephasen aufnehmen können.
Die Leistungen und die Langlebigkeit dieser Technologie sind einzigartig. Die Zentralschmieranlage sorgt für eine wartungsfreie Schmierung.
Hinweis: die Konkurrenz verwendet Kugellager (kostengünstiger, aber ungeeignet für hohe Lasten).
KONTROLLE

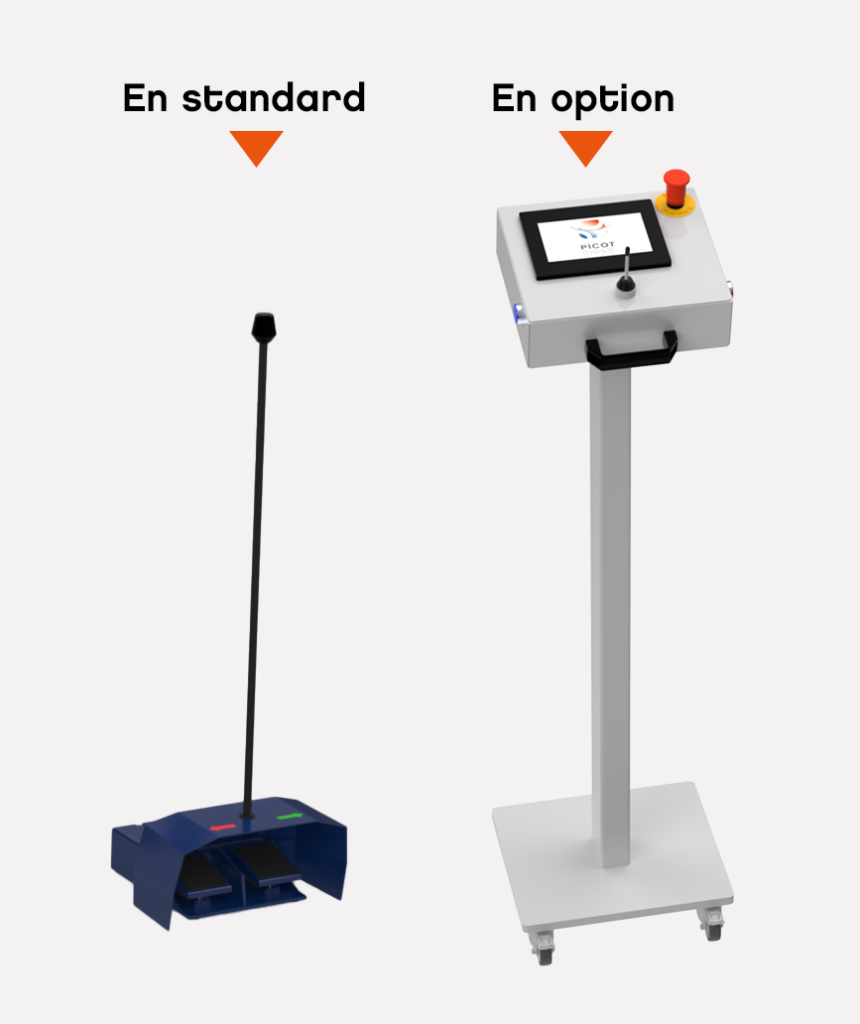

Die Rollmaschine ist in der Standardausführung mit einem bidirektionalen Pedal ausgestattet.
Eine Konsole mit Touchscreen und Rollendreh-Joystick ermöglicht die Anzeige von Positionen in Echtzeit und ist optional erhältlich.
SOFTWARE
Optional kann es mit der Rollassistenz-Software Quickroll ergänzt werden, die die aufeinanderfolgenden Quickroll Positionen der
Kneifwalze an das Material, seine Dicke und den gewünschten Durchmesser anpasst.
Diese Software ist auch auf Tablet-PCs verfügbar.
STEUERGERÄTE
Verfügbare Optionen
Konusanschlage
Innen- undAußendurchmessermessgerät – 2 Arten der Unterstützung

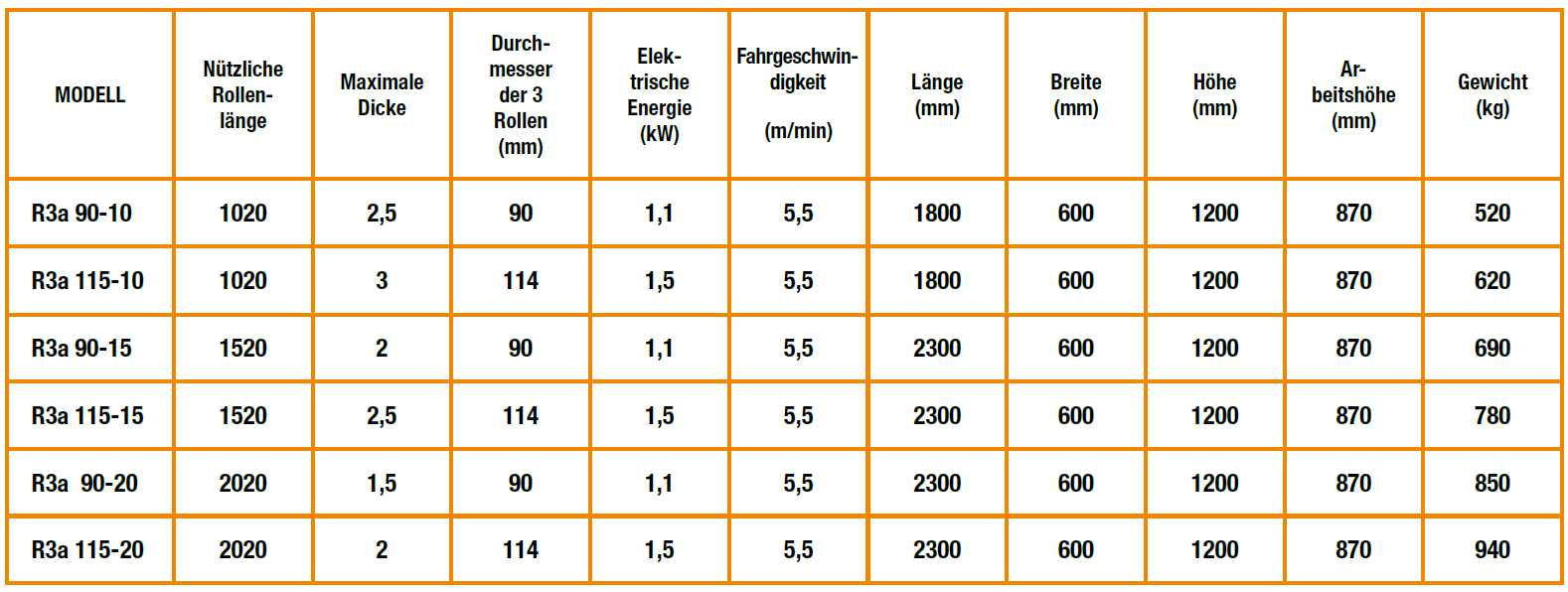

WALZBIEGEMASCHINE R3a
* Alle Merkmale werden nur als Hinweise angegeben für Stahl Typ S235 (Elastizitätsgrenze 240N/m²). Wir behalten uns das Recht vor, unsere Geräte unter ihrer neuesten Gestaltung zu liefern.
Walzbiegemaschine R3a
Walzbiegemaschine R3a
